Progetto:
Impianto:
Prova condotta da:
Pre-collaudo (mancata pressatura, controllo visivo)
Se la differenza tra la temperatura ambiente e la temperatura dell’acqua usata per la prova è particolarmente elevata (> 10°C),
è necessario, dopo aver riempito l’impianto, attendere 30 minuti per la compensazione della temperatura.
Pressione di prova:
Durata della prova:
Pressione differenziale di prova:
Infine è necessario sottoporre tutti i raccordi ad un controllo visivo.
Inizio:
,
Data
Durante il test è stata riscontrata una perdita?
0,5 bar (max. 3 bar).
dopo l’avvenuta compensazione della temperatura tra tubo e fluido di prova: 15 minuti.
0,0 bar.
,
Durante il test si è verificata una caduta di pressione?
Fine:
Data
Ora
Ora
Pressione di prova:
Pressione di prova:
Sì
Sì
bar
bar
No
No
Progetto:
Committente rappresentato da:
Contraente / installatore specializzato rappresentato da:
Materiale del sistema
Tipo di collegamento:
Pressione di esercizio dell’impianto:
Temperatura ambiente
La prova dell’impianto dell’acqua potabile ha interessato
bar
°C
l’intero impianto
Temperatura fluido di prova (acqua)
°C
Edificio n.:
∆t
K

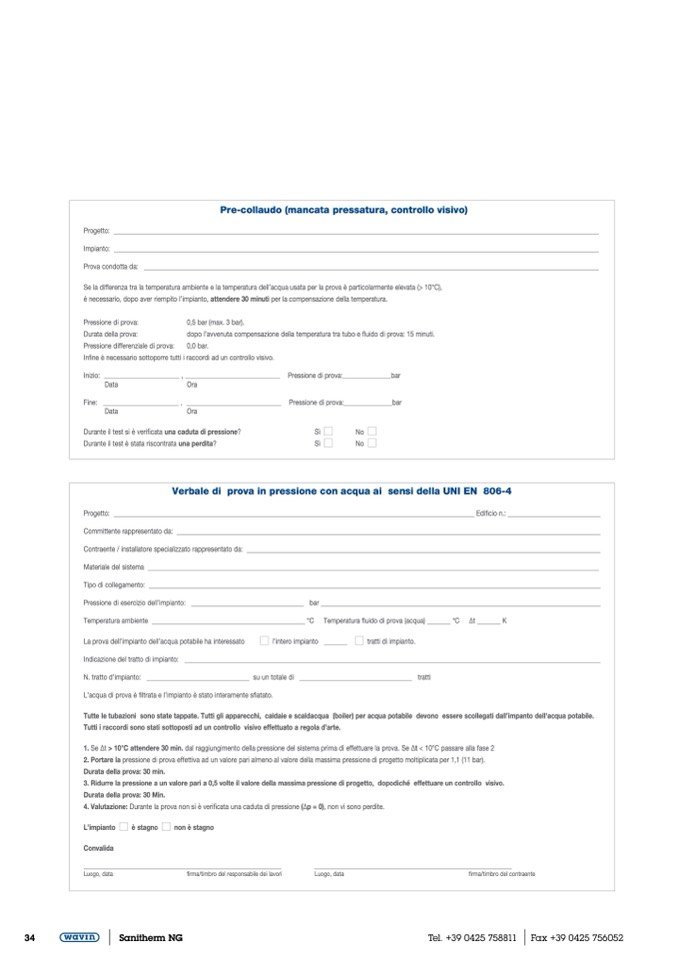

Verbale di prova in pressione con acqua ai sensi della UNI EN 806-4
Indicazione del tratto di impianto:
N. tratto d’impianto:
L’acqua di prova è filtrata e l’impianto è stato interamente sfiatato.
tratti di impianto.
tratti
su un totale di
Tutte le tubazioni sono state tappate. Tutti gli apparecchi, caldaie e scaldacqua (boiler) per acqua potabile devono essere scollegati dall’impanto dell'acqua potabile.
Tutti i raccordi sono stati sottoposti ad un controllo visivo effettuato a regola d’arte.
1. Se ∆t > 10°C attendere 30 min. dal raggiungimento della pressione del sistema prima di effettuare la prova. Se ∆t < 10°C passare alla fase 2
2. Portare la pressione di prova effettiva ad un valore pari almeno al valore della massima pressione di progetto moltiplicata per 1,1 (11 bar).
Durata della prova: 30 min.
3. Ridurre la pressione a un valore pari a 0,5 volte il valore della massima pressione di progetto, dopodiché effettuare un controllo visivo.
Durata della prova: 30 Min.
4. Valutazione: Durante la prova non si è verificata una caduta di pressione (∆p = 0), non vi sono perdite.
L’impianto
è stagno
non è stagno
Convalida
Luogo, data
firma/timbro del responsabile dei lavori
Luogo, data
firma/timbro del contraente
34
