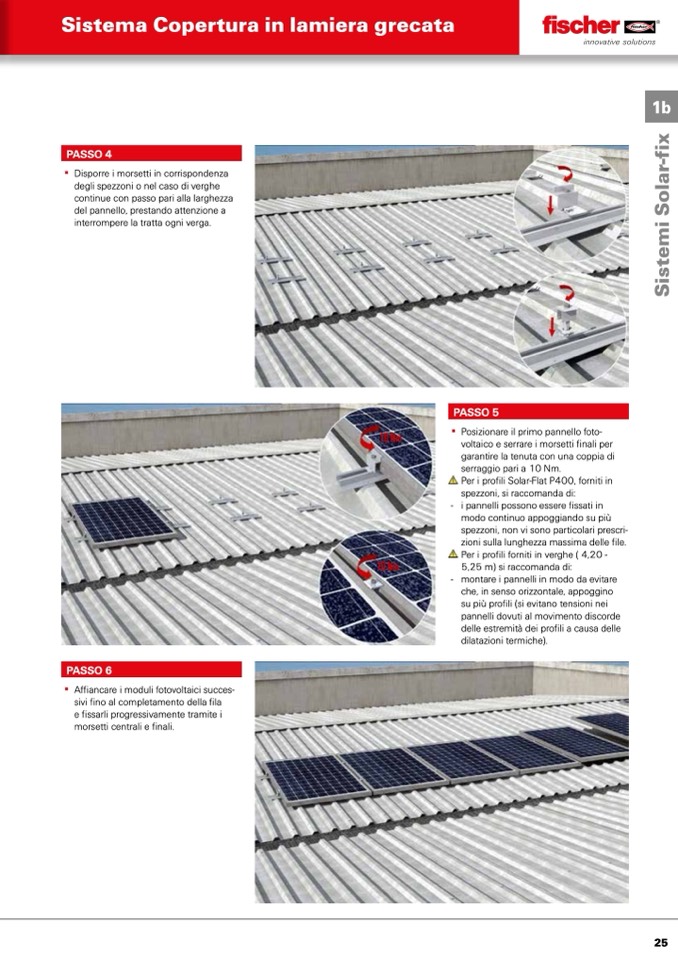

Sistema Copertura in lamiera grecata

PASSO 4

▪ Disporre i morsetti in corrispondenza

degli spezzoni o nel caso di verghe

continue con passo pari alla larghezza

del pannello, prestando attenzione a

interrompere la tratta ogni verga.

PASSO 5

▪ Posizionare il primo pannello foto-

voltaico e serrare i morsetti finali per

garantire la tenuta con una coppia di

serraggio pari a 10 Nm.

Per i profili Solar-Flat P400, forniti in

spezzoni, si raccomanda di:

- i pannelli possono essere fissati in

modo continuo appoggiando su più

spezzoni, non vi sono particolari prescri-

zioni sulla lunghezza massima delle file.

Per i profili forniti in verghe ( 4,20 -

5,25 m) si raccomanda di:

- montare i pannelli in modo da evitare

che, in senso orizzontale, appoggino

su più profili (si evitano tensioni nei

pannelli dovuti al movimento discorde

delle estremità dei profili a causa delle

dilatazioni termiche).

PASSO 6

▪ Affiancare i moduli fotovoltaici succes-

sivi fino al completamento della fila

e fissarli progressivamente tramite i

morsetti centrali e finali.
