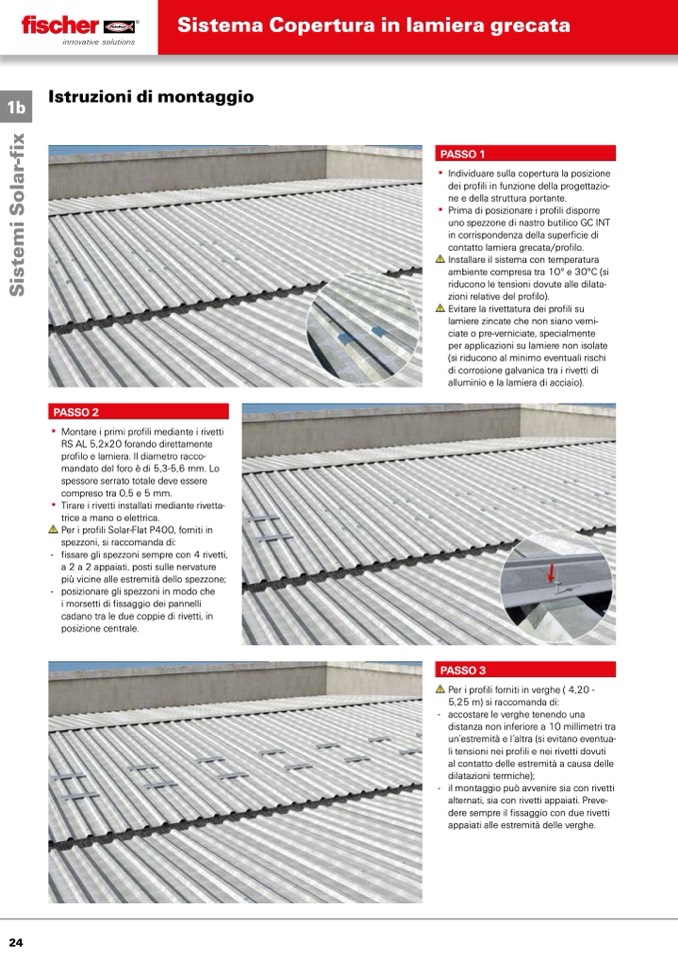

Sistema Copertura in lamiera grecata

1b

Istruzioni di montaggio

PASSO 1

▪ Individuare sulla copertura la posizione

dei profili in funzione della progettazio-

ne e della struttura portante.

▪ Prima di posizionare i profili disporre

uno spezzone di nastro butilico GC INT

in corrispondenza della superficie di

contatto lamiera grecata/profilo.

Installare il sistema con temperatura

ambiente compresa tra 10° e 30°C (si

riducono le tensioni dovute alle dilata-

zioni relative del profilo).

Evitare la rivettatura dei profili su

lamiere zincate che non siano verni-

ciate o pre-verniciate, specialmente

per applicazioni su lamiere non isolate

(si riducono al minimo eventuali rischi

di corrosione galvanica tra i rivetti di

alluminio e la lamiera di acciaio).

PASSO 2

▪ Montare i primi profili mediante i rivetti

RS AL 5,2x20 forando direttamente

profilo e lamiera. Il diametro racco-

mandato del foro è di 5,3-5,6 mm. Lo

spessore serrato totale deve essere

compreso tra 0,5 e 5 mm.

▪ Tirare i rivetti installati mediante rivetta-

trice a mano o elettrica.

Per i profili Solar-Flat P400, forniti in

spezzoni, si raccomanda di:

- fissare gli spezzoni sempre con 4 rivetti,

a 2 a 2 appaiati, posti sulle nervature

più vicine alle estremità dello spezzone;

- posizionare gli spezzoni in modo che

i morsetti di fissaggio dei pannelli

cadano tra le due coppie di rivetti, in

posizione centrale.

PASSO 3

Per i profili forniti in verghe ( 4,20 -

5,25 m) si raccomanda di:

- accostare le verghe tenendo una

distanza non inferiore a 10 millimetri tra

un’estremità e l’altra (si evitano eventua-

li tensioni nei profili e nei rivetti dovuti

al contatto delle estremità a causa delle

dilatazioni termiche);

- il montaggio può avvenire sia con rivetti

alternati, sia con rivetti appaiati. Preve-

dere sempre il fissaggio con due rivetti

appaiati alle estremità delle verghe.
