MRV AHU

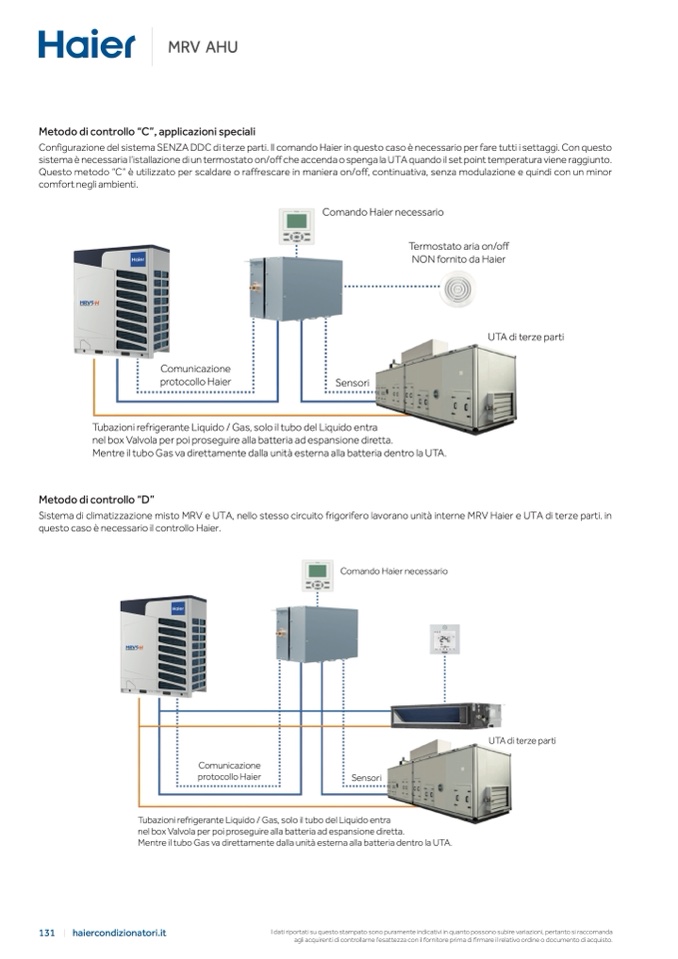

Metodo di controllo “C”, applicazioni special

i

Configurazione del sistema SENZA DDC di terze parti. Il comando Haier in questo caso è necessario per fare tutti i settaggi. Con questo

sistema è necessaria l’istallazione di un termostato on/off che accenda o spenga la UTA quando il set point temperatura viene raggiunto

.

Questo metodo “C” è utilizzato per scaldare o raffrescare in maniera on/off, continuativa, senza modulazione e quindi con un minor

comfort negli ambienti

.

Comando Haier necessario

Termostato aria on/o

�

NON fornito da Haier

UTA di terze parti

Comunicazion

e

protocollo Haier

Sensori

Tubazioni refrigerante Liquido / Gas, solo il tubo del Liquido entra

nel box Valvola per poi proseguire alla batteria ad espansione diretta.

Mentre il tubo Gas va direttamente dalla unità esterna alla batteria dentro la UTA.

Metodo di controllo “D”

Sistema di climatizzazione misto MRV e UTA, nello stesso circuito frigorifero lavorano unità interne MRV Haier e UTA di terze parti. in

questo caso è necessario il controllo Haier

.

Comando Haier necessari

o

UTA di terze part

i

Comunicazion

e

protocollo Haier

Sensor

i

Tubazioni refrigerante Liquido / Gas, solo il tubo del Liquido entr

a

nel box Valvola per poi proseguire alla batteria ad espansione diretta.

Mentre il tubo Gas va direttamente dalla unità esterna alla batteria dentro la UTA

.
