MRV AH

U

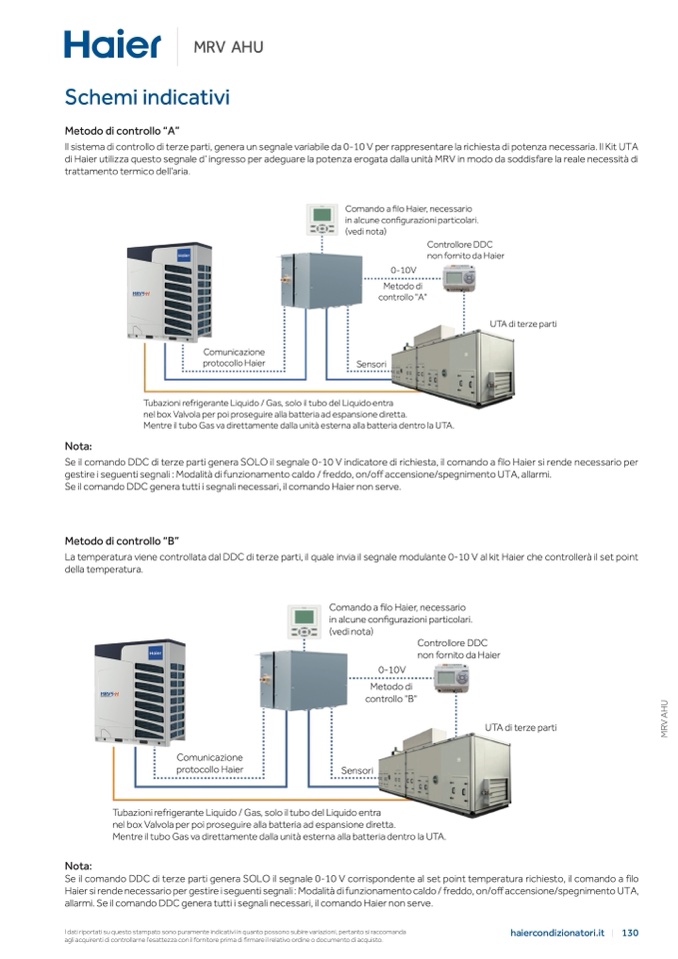

Schemi indicativ

i

Metodo di controllo “A

”

Il sistema di controllo di terze parti, genera un segnale variabile da 0-10 V per rappresentare la richiesta di potenza necessaria. Il Kit UT

A

di Haier utilizza questo segnale d’ ingresso per adeguare la potenza erogata dalla unità MRV in modo da soddisfare la reale necessità d

i

trattamento termico dell’aria.

Comando a �lo Haier, necessario

in alcune con�gurazioni particolari

.

(vedi nota

)

Controllore DDC

non fornito da Haie

r

0-10V

Metodo di

controllo "A

"

UTA di terze parti

Comunicazion

e

protocollo Haier

Sensori

Tubazioni refrigerante Liquido / Gas, solo il tubo del Liquido entra

nel box Valvola per poi proseguire alla batteria ad espansione diretta

.

Mentre il tubo Gas va direttamente dalla unità esterna alla batteria dentro la UTA.

Nota:

Se il comando DDC di terze parti genera SOLO il segnale 0-10 V indicatore di richiesta, il comando a filo Haier si rende necessario pe

r

gestire i seguenti segnali : Modalità di funzionamento caldo / freddo, on/off accensione/spegnimento UTA, allarmi

.

Se il comando DDC genera tutti i segnali necessari, il comando Haier non serve

.

Metodo di controllo “B”

La temperatura viene controllata dal DDC di terze parti, il quale invia il segnale modulante 0-10 V al kit Haier che controllerà il set point

della temperatura

.

Comando a �lo Haier, necessario

in alcune con�gurazioni particolari

.

(vedi nota)

Controllore DD

C

non fornito da Haie

r

0-10V

Metodo di

controllo "B

"

UTA di terze parti

M

R

V

A

H

U

Comunicazion

e

protocollo Haier

Sensori

Tubazioni refrigerante Liquido / Gas, solo il tubo del Liquido entra

nel box Valvola per poi proseguire alla batteria ad espansione diretta

.

Mentre il tubo Gas va direttamente dalla unità esterna alla batteria dentro la UTA.

Nota

:

Se il comando DDC di terze parti genera SOLO il segnale 0-10 V corrispondente al set point temperatura richiesto, il comando a filo

Haier si rende necessario per gestire i seguenti segnali : Modalità di funzionamento caldo / freddo, on/off accensione/spegnimento UTA

,

allarmi. Se il comando DDC genera tutti i segnali necessari, il comando Haier non serve

.

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda

agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.

haiercondizionatori.it

130
