Ventilazione MRV

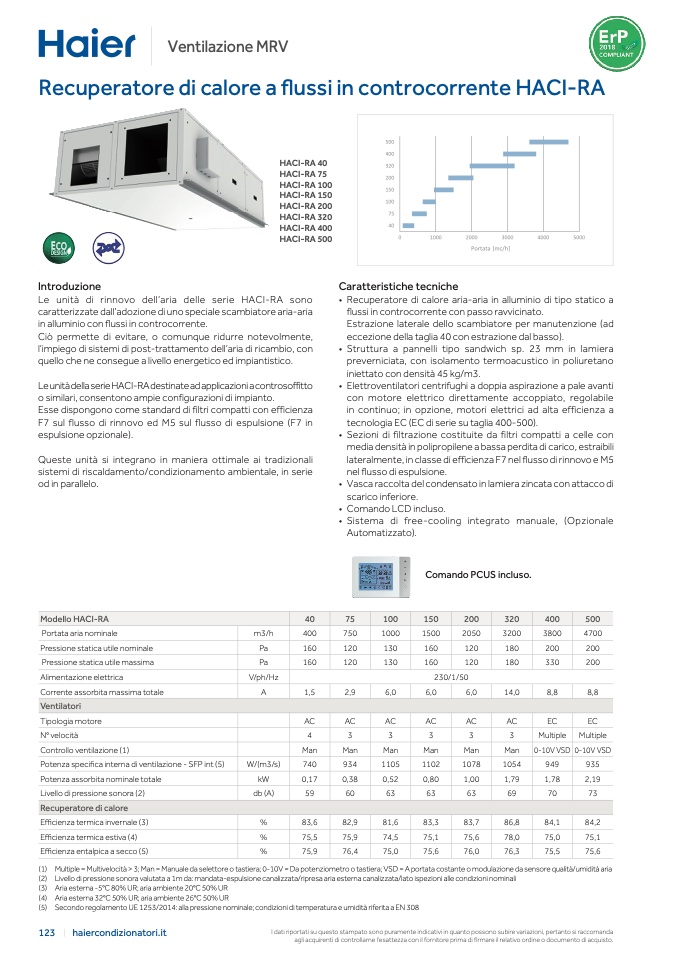

Recuperatore di calore a flussi in controcorrente HACI-RA
HACI-RA 40
HACI-RA 75
HACI-RA 10
0
HACI-RA 15
0
HACI-RA 20
0
HACI-RA 32
0
HACI-RA 40
0
HACI-RA 50
0
Constant
air flo
w
Counterflow
Introduzione
Le unità di rinnovo dell’aria delle serie HACI-RA sono
caratterizzate dall’adozione di uno speciale scambiatore aria-ari
a
in alluminio con flussi in controcorrente
.
Ciò permette di evitare, o comunque ridurre notevolmente,
l’impiego di sistemi di post-trattamento dell’aria di ricambio, con
quello che ne consegue a livello energetico ed impiantistico.
Le unità della serie HACI-RA destinate ad applicazioni a controsoffitt
o
o similari, consentono ampie configurazioni di impianto
.
Esse dispongono come standard di filtri compatti con efficienz
a
F7 sul flusso di rinnovo ed M5 sul flusso di espulsione (F7 in
espulsione opzionale)
.
Queste unità si integrano in maniera ottimale ai tradizional
i
sistemi di riscaldamento/condizionamento ambientale, in serie
od in parallelo
.
Caratteristiche tecniche
• Recuperatore di calore aria-aria in alluminio di tipo statico a
flussi in controcorrente con passo ravvicinato.
Estrazione laterale dello scambiatore per manutenzione (a
d
eccezione della taglia 40 con estrazione dal basso).
• Struttura a pannelli tipo sandwich sp. 23 mm in lamiera
preverniciata, con isolamento termoacustico in poliuretano
iniettato con densità 45 kg/m3.
• Elettroventilatori centrifughi a doppia aspirazione a pale avanti
con motore elettrico direttamente accoppiato, regolabil
e
in continuo; in opzione, motori elettrici ad alta efficienza a
tecnologia EC (EC di serie su taglia 400-500).
• Sezioni di filtrazione costituite da filtri compatti a celle con
media densità in polipropilene a bassa perdita di carico, estraibil
i
lateralmente, in classe di efficienza F7 nel flusso di rinnovo e M5
nel flusso di espulsione.
• Vasca raccolta del condensato in lamiera zincata con attacco di
scarico inferiore
.
• Comando LCD incluso.
• Sistema di free-cooling integrato manuale, (Opzionale
Automatizzato).
Comando PCUS incluso.
Modello HACI-RA
40
75
100
150
200
320
400
500
Portata aria nominale
m3/h
400
750
1000
1500
2050
3200
3800
4700
Pressione statica utile nominale
Pa
160
120
130
160
120
180
200
20
0
Pressione statica utile massima
Pa
160
120
130
160
120
180
330
20
0
Alimentazione elettrica
V/ph/Hz
230/1/5
0
Corrente assorbita massima totale
A
1,5
2,9
6,0
6,0
6,0
14,0
8,8
8,8
Ventilatori
Tipologia motore
AC
AC
AC
AC
AC
AC
EC
EC
N° velocità
4
3
3
3
3
3
Multiple Multipl
e
Controllo ventilazione (1)
Man
Man
Man
Man
Man
Man 0-10V VSD 0-10V VS
D
Potenza specifica interna di ventilazione - SFP int (5)
W/(m3/s)
740
934
1105
1102
1078
1054
949
93
5
Potenza assorbita nominale totale
kW
0,17
0,38
0,52
0,80
1,00
1,79
1,78
2,1
9
Livello di pressione sonora (2)
db (A)
59
60
63
63
63
69
70
73
Recuperatore di calore
Efficienza termica invernale (3)
%
83,6
82,9
81,6
83,3
83,7
86,8
84,1
84,
2
E
fficienza termica estiva (4)
%
75,5
75,9
74,5
75,1
75,6
78,0
75,0
75,
1
E
fficienza entalpica a secco (5)
%
75,9
76,4
75,0
75,6
76,0
76,3
75,5
75,
6
(1)
(2)
(3)
(4)
(5)
Multiple = Multivelocità > 3; Man = Manuale da selettore o tastiera; 0-10V = Da potenziometro o tastiera; VSD = A portata costante o modulazione da sensore qualità/umidità aria
Livello di pressione sonora valutata a 1m da: mandata-espulsione canalizzata/ripresa aria esterna canalizzata/lato ispezioni alle condizioni nominal
i
Aria esterna -5°C 80% UR; aria ambiente 20°C 50% U
R
Aria esterna 32°C 50% UR; aria ambiente 26°C 50% UR
Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di temperatura e umidità riferita a EN 30
8
123
