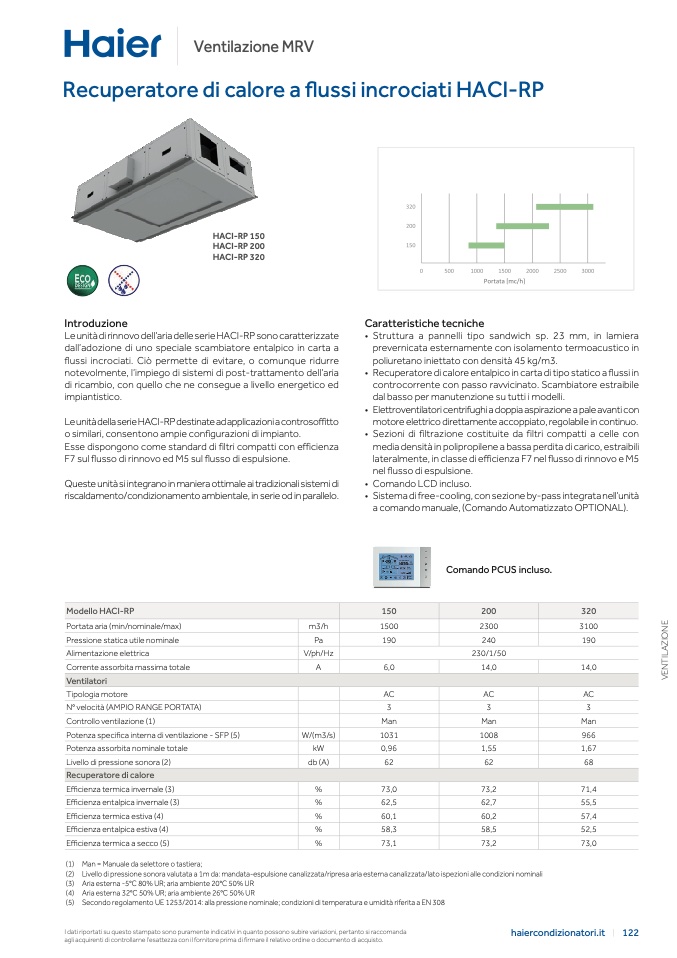

Ventilazione MRV

Recuperatore di calore a flussi incrociati HACI-RP

HACI-RP 150

HACI-RP 200

HACI-RP 320

EC Enthalpy

E

xchanger

E

C Enthalpy

E

xchange

r

Introduzione

Le unità di rinnovo dell’aria delle serie HACI-RP sono caratterizzat

e

dall’adozione di uno speciale scambiatore entalpico in carta

a

flussi incrociati. Ciò permette di evitare, o comunque ridurre

notevolmente, l’impiego di sistemi di post-trattamento dell’ari

a

di ricambio, con quello che ne consegue a livello energetico ed

impiantistico.

Le unità della serie HACI-RP destinate ad applicazioni a controsoffitto

o similari, consentono ampie configurazioni di impianto

.

Esse dispongono come standard di filtri compatti con efficienz

a

F7 sul flusso di rinnovo ed M5 sul flusso di espulsione.

Queste unità si integrano in maniera ottimale ai tradizionali sistemi d

i

riscaldamento/condizionamento ambientale, in serie od in parallelo.

Caratteristiche tecnich

e

• Struttura a pannelli tipo sandwich sp. 23 mm, in lamiera

prevernicata esternamente con isolamento termoacustico in

poliuretano iniettato con densità 45 kg/m3.

• Recuperatore di calore entalpico in carta di tipo statico a flussi in

controcorrente con passo ravvicinato. Scambiatore estraibile

dal basso per manutenzione su tutti i modelli.

• Elettroventilatori centrifughi a doppia aspirazione a pale avanti con

motore elettrico direttamente accoppiato, regolabile in continuo.

• Sezioni di filtrazione costituite da filtri compatti a celle con

media densità in polipropilene a bassa perdita di carico, estraibili

lateralmente, in classe di efficienza F7 nel flusso di rinnovo e M

5

nel flusso di espulsione.

• Comando LCD incluso.

• Sistema di free-cooling, con sezione by-pass integrata nell’unità

a comando manuale, (Comando Automatizzato OPTIONAL).

Comando PCUS incluso.

Modello HACI-RP

150

200

32

0

Portata aria (min/nominale/max)

m3/h

1500

2300

310

0

Pressione statica utile nominale

Pa

190

240

190

Alimentazione elettrica

V/ph/Hz

230/1/5

0

Corrente assorbita massima totale

A

6,0

14,0

14,

0

Ventilator

i

Tipologia motore

AC

AC

A

C

N° velocità (AMPIO RANGE PORTATA)

3

3

3

Controllo ventilazione (1)

Man

Man

Man

Potenza specifica interna di ventilazione - SFP (5)

W/(m3/s)

1031

1008

966

Potenza assorbita nominale totale

kW

0,96

1,55

1,67

Livello di pressione sonora (2)

db (A)

62

62

6

8

Recuperatore di calor

e

Efficienza termica invernale (3)

%

73,0

73,2

71,4

Efficienza entalpica invernale (3)

%

62,5

62,7

55,5

Efficienza termica estiva (4)

%

60,1

60,2

57,4

Efficienza entalpica estiva (4)

%

58,3

58,5

52,5

Efficienza termica a secco (5)

%

73,1

73,2

73,0

(1)

(2)

(3)

(4)

(5)

Man = Manuale da selettore o tastiera

;

Livello di pressione sonora valutata a 1m da: mandata-espulsione canalizzata/ripresa aria esterna canalizzata/lato ispezioni alle condizioni nominali

Aria esterna -5°C 80% UR; aria ambiente 20°C 50% UR

Aria esterna 32°C 50% UR; aria ambiente 26°C 50% UR

Secondo regolamento UE 1253/2014: alla pressione nominale; condizioni di temperatura e umidità riferita a EN 308

I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda

agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
