Bollitore

Bollitore Acqua Pi

ù 50

Modulo

idraulico

150

0

4

1000

1000

150

Spazio minimo per apertura porta

Le misure sono espresse in mm

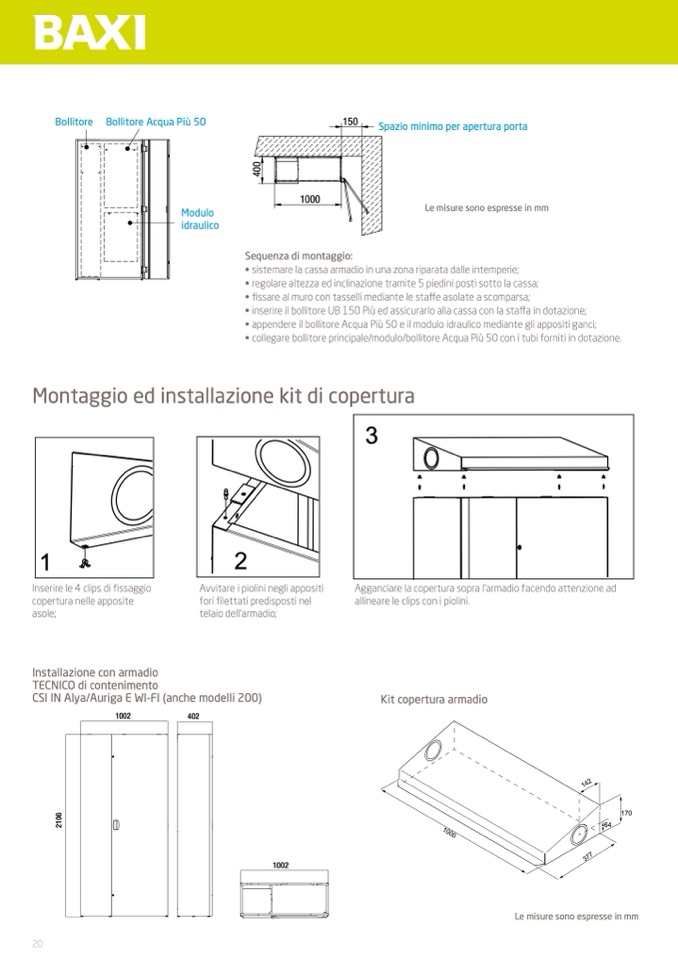

Montaggio ed installazione kit di copertura

1

2

3

Agganciare la copertura sopra l'armadio facendo attenzione ad

allineare le clips con i piolini.

Inserire le 4 clips di fissaggio

copertura nelle apposite

aso

3

le;

Avvitare i piolini negli appositi

fori filettati predisposti nel

telaio dell'armadio;

ARMADIO TECNICO

Installazione con armadio

1002

402

TECNICO di contenimento

CSI IN Alya/Auriga E

ARM

W

AD

I

O

-

T

F

EC

I

N

(

IC

a

O

nche modelli 200)

1002

402

Kit copertura armadio

1

0

0

0

20

1002

6

0

1

2

1

4

2

170

64

3

7

7

6

0

1

2

0

4

Sequenza di montaggio:

• sistemare la cassa armadio in una zona riparata dalle intemperie;

• regolare altezza ed inclinazione tramite 5 piedini posti sotto la cassa;

• fissare al muro con tasselli mediante le staffe asolate a scomparsa;

• inserire il bollitore UB 150 Pi

ù ed assicurarlo alla cassa con la staffa in dotazione;

• appendere il bollitore Acqua Più 50 e il modulo idraulico mediante gli appositi ganci;

• collegare bollitore principale/modulo/bollitore Acqua Pi

ù 50 con i tubi forniti in dotazione.

1

2

1002

Le misure sono espresse in mm
