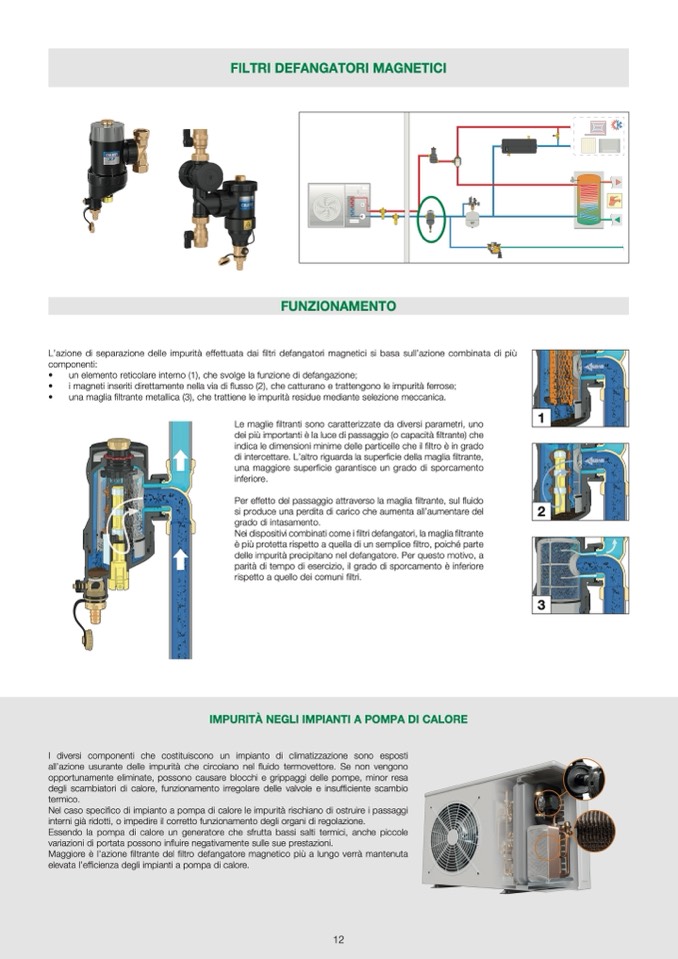

FILTRI DEFANGATORI MAGNETICI
21
4abr0
FUNZIONAMENTO
L’azione di separazione delle impurità effettuata dai
filtri defangatori magnetici si basa sull’azione combinata di più
componenti:
•
un elemento reticolare interno (1), che svolge la funzione di defangazione;
•
i magneti inseriti direttamente nella via di flusso (2), che catturano e trattengono le impurit
à ferrose;
•
una maglia
filtrante metallica (3), che trattiene le impurit
à residue mediante selezione meccanica.
Le maglie filtranti sono caratterizzate da diversi parametri, uno
dei più importanti è la luce di passaggio (o capacit
à filtrante) che
indica le dimensioni minime delle particelle che il
filtro è in grado
di intercettare. L’altro riguarda la superficie della maglia
filtrante,
una maggiore superficie garantisce un grado di sporcamento
inferiore.
Per effetto del passaggio attraverso la maglia filtrante, sul fluido
si produce una perdita di carico che aumenta all’aumentare del
grado di intasamento.
Nei dispositivi combinati come i filtri defangatori, la maglia
filtrante
è più protetta rispetto a quella di un semplice
filtro, poiché parte
delle impurità precipitano nel defangatore. Per questo motivo, a
parit
à di tempo di esercizio, il grado di sporcamento è inferiore
rispetto a quello dei comuni
filtri.
21
4abr0
1
2
3
21
4abr0
IMPURITÀ NEGLI IMPIANTI A POMPA DI CALORE
I diversi componenti che costituiscono un impianto di climatizzazione sono esposti
all’azione usurante delle impurit
à che circolano nel fluido termovettore. Se non vengono
opportunamente eliminate, possono causare blocchi e grippaggi delle pompe, minor resa
degli scambiatori di calore, funzionamento irregolare delle valvole e insuf
ficiente scambio
termico.
Nel caso speci
fico di impianto a pompa di calore le impurità rischiano di ostruire i passaggi
interni gi
à ridotti, o impedire il corretto funzionamento degli organi di regolazione.
Essendo la pompa di calore un generatore che sfrutta bassi salti termici, anche piccole
variazioni di portata possono in
fluire negativamente sulle sue prestazioni.
Maggiore
è l’azione filtrante del filtro defangatore magnetico pi
ù a lungo verr
à mantenuta
elevata l’ef
ficienza degli impianti a pompa di calore.
