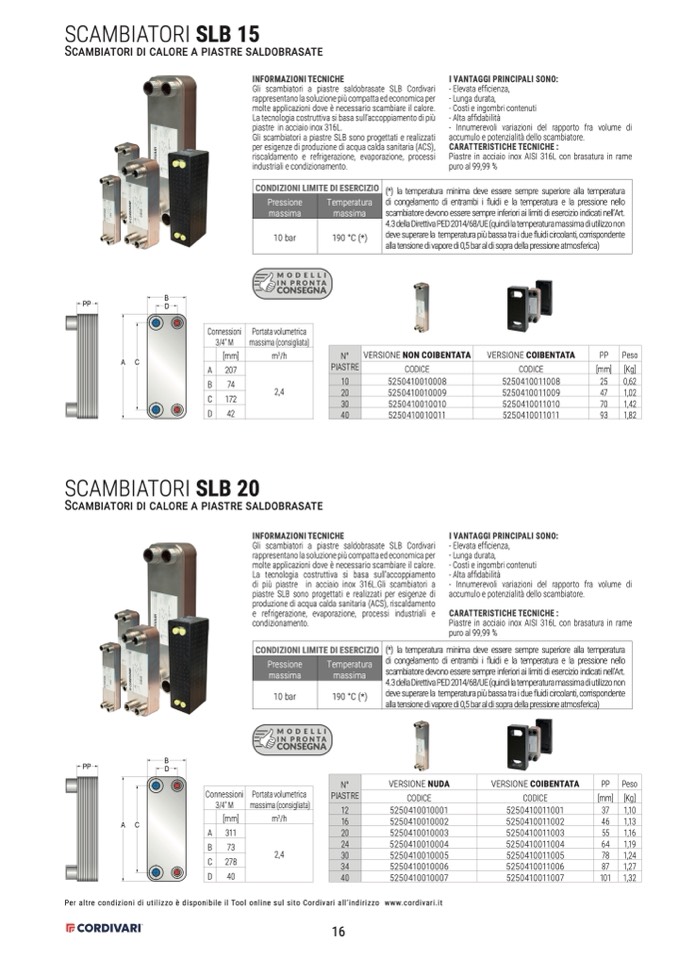

SCAMBIATORI SLB 15

Scambiatori di calore a piastre saldobrasate

INFORMAZIONI TECNICHE

Gli scambiatori a piastre saldobrasate SLB Cordivari

rappresentano la soluzione più compatta ed economica per

molte applicazioni dove è necessario scambiare il calore.

La tecnologia costruttiva si basa sull’accoppiamento di pi

ù

piastre in acciaio inox 316L.

Gli scambiatori a piastre SLB sono progettati e realizzati

per esigenze di produzione di acqua calda sanitaria (ACS),

riscaldamento e refrigerazione, evaporazione, processi

industriali e condizionamento.

I VANTAGGI PRINCIPALI SONO:

- Elevata ef

ficienza,

- Lunga durata,

- Costi e ingombri contenuti

- Alta affidabilit

à

- Innumerevoli variazioni del rapporto fra volume di

accumulo e potenzialità dello scambiatore.

CARATTERISTICHE TECNICHE :

Piastre in acciaio inox AISI 316L con brasatura in rame

puro al 99,99 %

CONDIZIONI LIMITE DI ESERCIZIO

MODELLI

IN PRONTA

CONSEGNA

Portata volumetrica

massima (consigliata)

m

3

/h

2,4

(*) la temperatura minima deve essere sempre superiore alla temperatura

di congelamento di entrambi i fluidi e la temperatura e la pressione nello

scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.

4.3 della Direttiva PED 2014/68/UE (quindi la temperatura massima di utilizzo non

devesuperarela temperaturapiùbassatraiduefluidicircolanti,corrispondente

alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica)

Pressione

massima

Temperatura

massima

10 bar

190 °C (*)

PP

B

D

Connessioni

3/4" M

[mm]

A 207

B 74

C 172

D 42

VERSIONE NON COIBENTATA

N°

PIASTRE

10

20

30

40

A

C

CODICE

5250410010008

5250410010009

5250410010010

5250410010011

VERSIONE COIBENTATA

CODICE

5250410011008

5250410011009

5250410011010

5250410011011

I VANTAGGI PRINCIPALI SONO:

PP Peso

[mm] [Kg]

25

0,62

47

1,02

70

1,42

93

1,82

SCAMBIATORI SLB 20

Scambiatori di calore a piastre saldobrasate

INFORMAZIONI TECNICHE

- Elevata ef

ficienza,

- Lunga durata,

- Costi e ingombri contenuti

- Alta affidabilit

à

- Innumerevoli variazioni del rapporto fra volume di

accumulo e potenzialit

à dello scambiatore.

CARATTERISTICHE TECNICHE :

Piastre in acciaio inox AISI 316L con brasatura in rame

puro al 99,99 %

Gli scambiatori a piastre saldobrasate SLB Cordivari

rappresentano la soluzione pi

ù compatta ed economica per

molte applicazioni dove

è necessario scambiare il calore.

La tecnologia costruttiva si basa sull’accoppiamento

di più piastre in acciaio inox 316L.Gli scambiatori a

piastre SLB sono progettati e realizzati per esigenze di

produzione di acqua calda sanitaria (ACS), riscaldamento

e refrigerazione, evaporazione, processi industriali e

condizionamento.

CONDIZIONI LIMITE DI ESERCIZIO

(*) la temperatura minima deve essere sempre superiore alla temperatura

di congelamento di entrambi i fluidi e la temperatura e la pressione nello

scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.

4.3 della Direttiva PED 2014/68/UE (quindi la temperatura massima di utilizzo non

devesuperarela temperaturapiùbassatraiduefluidicircolanti,corrispondente

alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica)

Pressione

massima

Temperatura

massima

10 bar

MODELLI

IN PRONTA

CONSEGNA

Portata volumetrica

massima (consigliata)

190 °C (*)

PP

B

D

N°

PIASTRE

12

16

20

24

30

34

40

Connessioni

3/4" M

VERSIONE NUDA

CODICE

5250410010001

5250410010002

5250410010003

5250410010004

VERSIONE COIBENTATA

CODICE

5250410011001

5250410011002

5250410011003

5250410011004

5250410011005

5250410011006

5250410011007

PP Peso

[mm] [Kg]

37 1,10

46 1,13

55 1,16

64 1,19

78 1,24

87 1,27

101 1,32

A

C

[mm]

m

3

/h

A 311

B 73

C 278

D 40

2,4

5250410010005

5250410010006

5250410010007

Per altre condizioni di utilizzo è disponibile il Tool online sul sito Cordivari all’indirizzo www.cordivari.it
