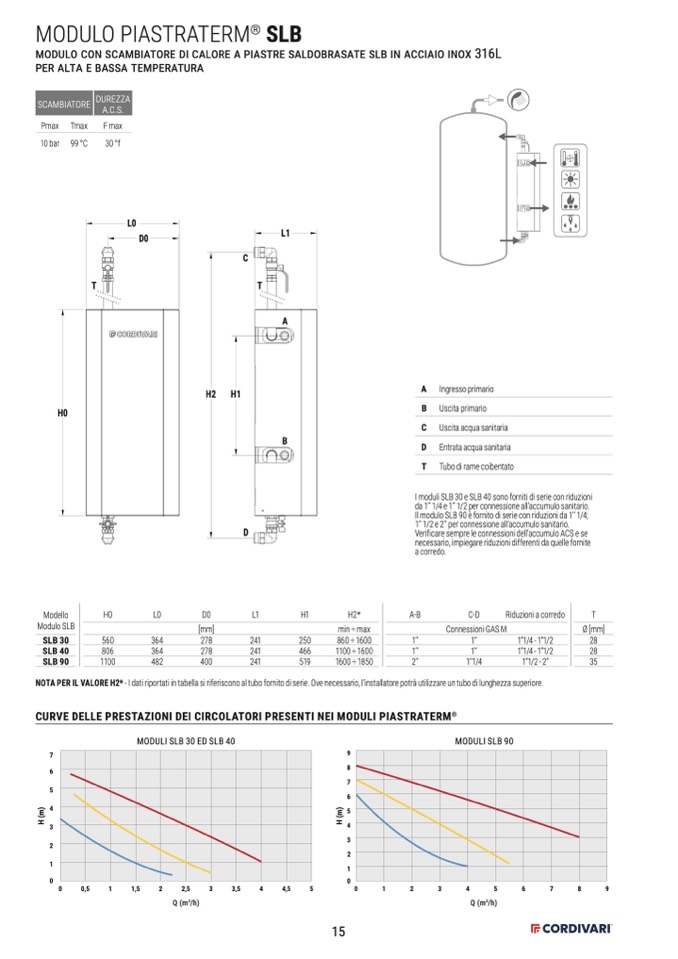

MODULO PIASTRATERM

®

SLB

modulo con scambiatore di calore a piastre saldobrasate slb in acciaio inox 316L

per alta e bassa temperatura

Pmax Tmax

F max

10bar 99°C

30°f

Modello

Modulo SLB

SLB 30

SLB 40

SLB 90

H0

L0

D0

[mm]

560

364

278

806

364

278

1100

482

400

L1

241

241

241

H1

250

466

519

H2*

min ÷ max

860 ÷ 1600

1100 ÷ 1600

1600 ÷ 1850

A-B

C-D

Riduzioni a corredo

T

Ø [mm]

28

28

35

H0

L0

D0

L1

C

T

T

H2

H1

A

B

A Ingresso primario

B Uscita primario

C Uscita acqua sanitaria

D Entrata acqua sanitaria

T Tubo di rame coibentato

I moduli SLB 30 e SLB 40 sono forniti di serie con riduzioni

da 1’’ 1/4 e 1’’ 1/2 per connessione all’accumulo sanitario.

Il modulo SLB 90

è fornito di serie con riduzioni da 1’’ 1/4;

1’’ 1/2 e 2’’ per connessione all’accumulo sanitario.

Verificare sempre le connessioni dell’accumulo ACS e se

necessario, impiegare riduzioni differenti da quelle fornite

a corredo.

D

NOTA PER IL VALORE H2* - I dati riportati in tabella si riferiscono al tubo fornito di serie. Ove necessario, l’installatore potr

à utilizzare un tubo di lunghezza superiore.

CURVE DELLE PRESTAZIONI DEI CIRCOLATORI PRESENTI NEI MODULI PIASTRATERM

®

7

6

5

4

3

2

1

9

8

7

6

5

4

3

2

1

MODULI SLB 30 ED SLB 40

MODULI SLB 90

3

4

5

0

0

0

0,5

1

1,5

2

2,5

3

3,5

4

4,5

5

0

1

2

6

7

8

9

Q (m

3

/h)

Q (m

3

/h)

15

Connessioni GAS M

1’’

1’’

1’’

1’’

2’’

1’’1/4

1”1/4 - 1”1/2

1”1/4 - 1”1/2

1”1/2 - 2”

SCAMBIATORE

DUREZZA

A.C.S.

H

(

m

)

H

(

m

)
