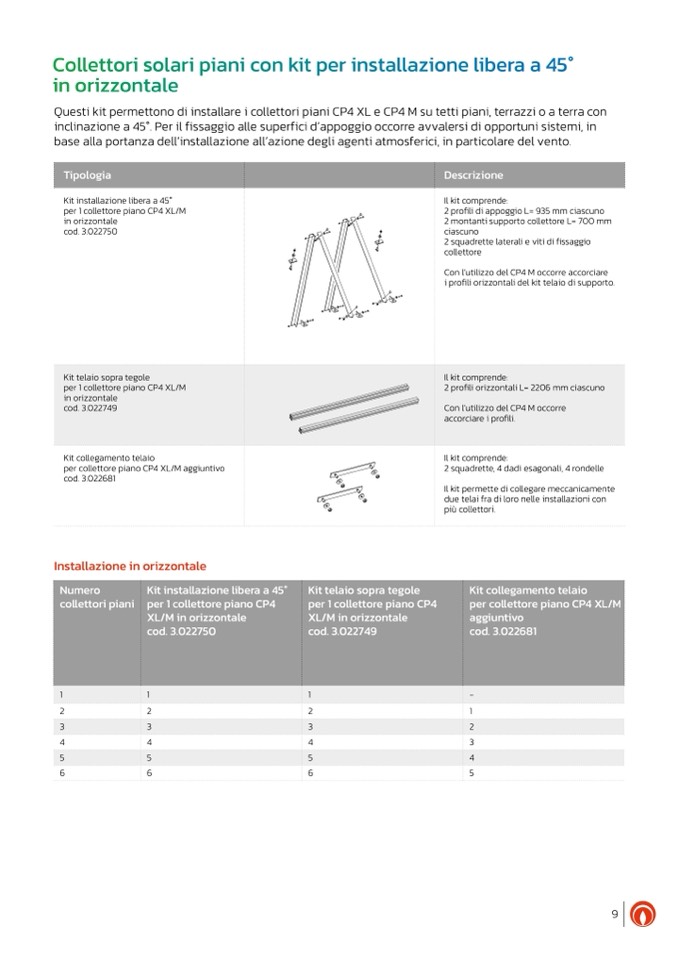

Collettori solari piani con kit per installazione libera a 45°

in orizzontale

Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti piani, terrazzi o a terra con

inclinazione a 45°. Per il fissaggio alle superfici d’appoggio occorre avvalersi di opportuni sistemi, in

base alla portanza dell’installazione all’azione degli agenti atmosferici, in particolare del vento.

Tipologia

Descrizione

Kit installazione libera a 45°

per 1 collettore piano CP4 XL/M

in orizzontale

cod. 3.022750

Il kit comprende:

2 profili di appoggio L= 935 mm ciascuno

2 montanti supporto collettore L= 700 mm

ciascuno

2 squadrette laterali e viti di fissaggio

collettore

Con l’utilizzo del CP4 M occorre accorciare

i profili orizzontali del kit telaio di supporto.

Kit telaio sopra tegole

per 1 collettore piano CP4 XL/M

in orizzontale

cod. 3.022749

Il kit comprende:

2 profili orizzontali L= 2206 mm ciascuno

Con l’utilizzo del CP4 M occorre

accorciare i profili.

Kit collegamento telaio

per collettore piano CP4 XL/M aggiuntivo

cod. 3.022681

Il kit comprende:

2 squadrette, 4 dadi esagonali, 4 rondelle

Il kit permette di collegare meccanicamente

due telai fra di loro nelle installazioni con

pi

ù collettori.

Installazione in orizzontale

Numero

collettori piani

Kit installazione libera a 45°

per 1 collettore piano CP4

XL/M in orizzontale

cod. 3.022750

Kit telaio sopra tegole

per 1 collettore piano CP4

XL/M in orizzontale

cod. 3.022749

Kit collegamento telaio

per collettore piano CP4 XL/M

aggiuntivo

cod. 3.022681

1

1

1

-

2

2

2

1

3

3

3

2

4

4

4

3

5

5

5

4

6

6

6

5
