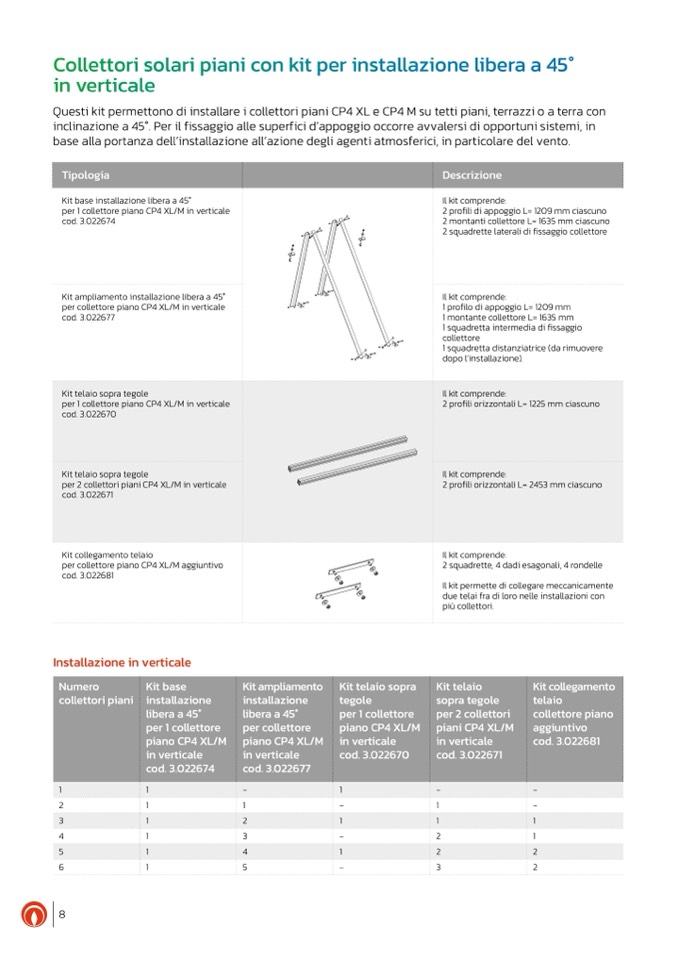

Collettori solari piani con kit per installazione libera a 45°
in verticale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti piani, terrazzi o a terra con
inclinazione a 45°. Per il fissaggio alle superfici d’appoggio occorre avvalersi di opportuni sistemi, in
base alla portanza dell’installazione all’azione degli agenti atmosferici, in particolare del vento.
Tipologia
Descrizione
Kit base installazione libera a 45°
per 1 collettore piano CP4 XL/M in verticale
cod. 3.022674
Il kit comprende:
2 profili di appoggio L= 1209 mm ciascuno
2 montanti collettore L= 1635 mm ciascuno
2 squadrette laterali di fissaggio collettore
Kit ampliamento installazione libera a 45°
per collettore piano CP4 XL/M in verticale
cod. 3.022677
Il kit comprende:
1 profilo di appoggio L= 1209 mm
1 montante collettore L= 1635 mm
1 squadretta intermedia di fissaggio
collettore
1 squadretta distanziatrice (da rimuovere
dopo l’installazione).
Kit telaio sopra tegole
per 1 collettore piano CP4 XL/M in verticale
cod. 3.022670
Il kit comprende:
2 profili orizzontali L= 1225 mm ciascuno
Kit telaio sopra tegole
per 2 collettori piani CP4 XL/M in verticale
cod. 3.022671
Il kit comprende:
2 profili orizzontali L= 2453 mm ciascuno
Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
cod. 3.022681
Il kit comprende:
2 squadrette, 4 dadi esagonali, 4 rondelle
Il kit permette di collegare meccanicamente
due telai fra di loro nelle installazioni con
pi
ù collettori.
Installazione in verticale
Numero
collettori piani
Kit base
installazione
libera a 45°
per 1 collettore
piano CP4 XL/M
in verticale
cod. 3.022674
Kit ampliamento
installazione
libera a 45°
per collettore
piano CP4 XL/M
in verticale
cod. 3.022677
Kit telaio sopra
tegole
per 1 collettore
piano CP4 XL/M
in verticale
cod. 3.022670
Kit telaio
sopra tegole
per 2 collettori
piani CP4 XL/M
in verticale
cod. 3.022671
Kit collegamento
telaio
collettore piano
aggiuntivo
cod. 3.022681
1
1
-
1
1
-
-
2
1
-
1
-
3
1
2
1
1
1
4
1
3
-
2
1
5
1
4
1
2
2
6
1
5
-
3
2
8
