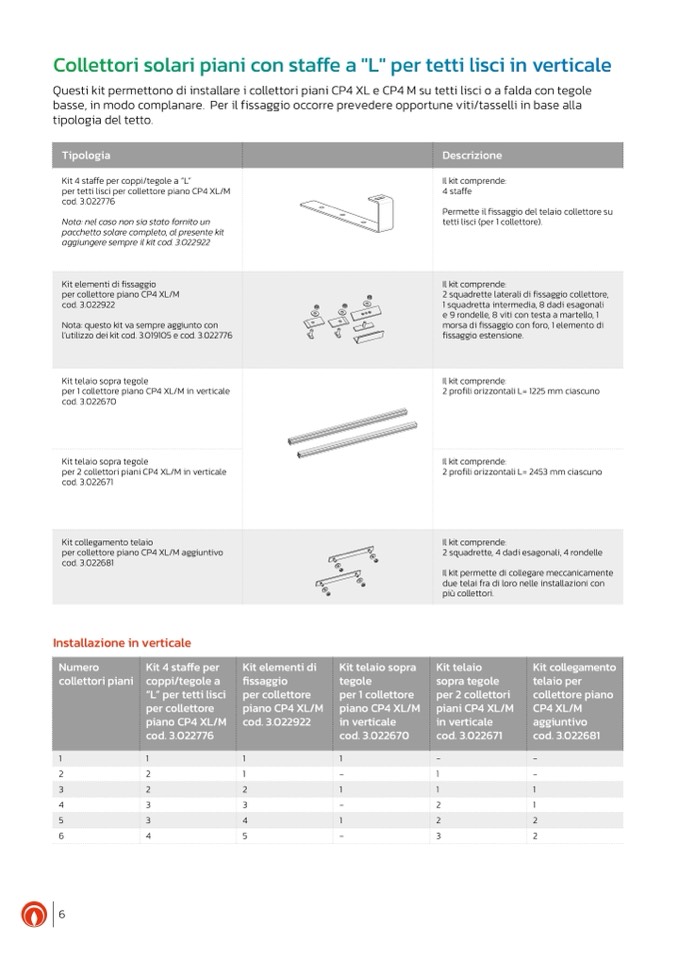

Collettori solari piani con staffe a "L" per tetti lisci in verticale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti lisci o a falda con tegole
basse, in modo complanare. Per il fissaggio occorre prevedere opportune viti/tasselli in base alla
tipologia del tetto.
Tipologia
Descrizione
Kit 4 staffe per coppi/tegole a “L”
per tetti lisci per collettore piano CP4 XL/M
cod. 3.022776
Nota: nel caso non sia stato fornito un
pacchetto solare completo, al presente kit
aggiungere sempre il kit cod. 3.022922
Il kit comprende:
4 staffe
Permette il fissaggio del telaio collettore su
tetti lisci (per 1 collettore).
Kit elementi di fissaggio
per collettore piano CP4 XL/M
cod. 3.022922
Nota: questo kit va sempre aggiunto con
l’utilizzo dei kit cod. 3.019105 e cod. 3.022776
Il kit comprende:
2 squadrette laterali di fissaggio collettore,
1 squadretta intermedia, 8 dadi esagonali
e 9 rondelle, 8 viti con testa a martello, 1
morsa di fissaggio con foro, 1 elemento di
fissaggio estensione.
Kit telaio sopra tegole
per 1 collettore piano CP4 XL/M in verticale
cod. 3.022670
Il kit comprende:
2 profili orizzontali L= 1225 mm ciascuno
Il kit comprende:
2 profili orizzontali L= 2453 mm ciascuno
Kit telaio sopra tegole
per 2 collettori piani CP4 XL/M in verticale
cod. 3.022671
Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
cod. 3.022681
Il kit comprende:
2 squadrette, 4 dadi esagonali, 4 rondelle
Il kit permette di collegare meccanicamente
due telai fra di loro nelle installazioni con
pi
ù collettori.
Installazione in verticale
Numero
collettori piani
Kit 4 staffe per
coppi/tegole a
“L” per tetti lisci
per collettore
piano CP4 XL/M
cod. 3.022776
Kit elementi di
fissaggio
per collettore
piano CP4 XL/M
cod. 3.022922
Kit telaio sopra
tegole
per 1 collettore
piano CP4 XL/M
in verticale
cod. 3.022670
Kit telaio
sopra tegole
per 2 collettori
piani CP4 XL/M
in verticale
cod. 3.022671
Kit collegamento
telaio per
collettore piano
CP4 XL/M
aggiuntivo
cod. 3.022681
1
1
1
1
-
-
2
2
1
-
1
-
3
2
2
1
1
1
4
3
3
-
2
1
5
3
4
1
2
2
6
4
5
-
3
2
6
