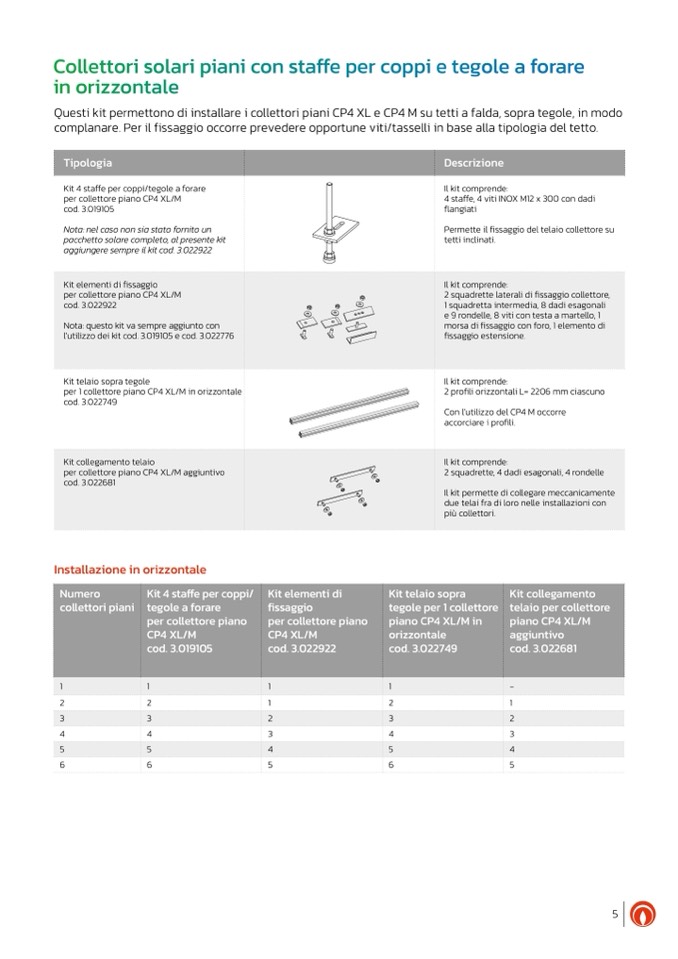

Collettori solari piani con staffe per coppi e tegole a forare

in orizzontale

Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti a falda, sopra tegole, in modo

complanare. Per il fissaggio occorre prevedere opportune viti/tasselli in base alla tipologia del tetto.

Tipologia

Descrizione

Kit 4 staffe per coppi/tegole a forare

per collettore piano CP4 XL/M

cod. 3.019105

Nota: nel caso non sia stato fornito un

pacchetto solare completo, al presente kit

aggiungere sempre il kit cod. 3.022922

Il kit comprende:

4 staffe, 4 viti INOX M12 x 300 con dadi

flangiati

Permette il fissaggio del telaio collettore su

tetti inclinati.

Kit elementi di fissaggio

per collettore piano CP4 XL/M

cod. 3.022922

Nota: questo kit va sempre aggiunto con

l’utilizzo dei kit cod. 3.019105 e cod. 3.022776

Il kit comprende:

2 squadrette laterali di fissaggio collettore,

1 squadretta intermedia, 8 dadi esagonali

e 9 rondelle, 8 viti con testa a martello, 1

morsa di fissaggio con foro, 1 elemento di

fissaggio estensione.

Kit telaio sopra tegole

per 1 collettore piano CP4 XL/M in orizzontale

cod. 3.022749

Il kit comprende:

2 profili orizzontali L= 2206 mm ciascuno

Con l’utilizzo del CP4 M occorre

accorciare i profili.

Kit collegamento telaio

per collettore piano CP4 XL/M aggiuntivo

cod. 3.022681

Il kit comprende:

2 squadrette, 4 dadi esagonali, 4 rondelle

Il kit permette di collegare meccanicamente

due telai fra di loro nelle installazioni con

pi

ù collettori.

Installazione in orizzontale

Numero

collettori piani

Kit 4 staffe per coppi/

tegole a forare

per collettore piano

CP4 XL/M

cod. 3.019105

Kit elementi di

fissaggio

per collettore piano

CP4 XL/M

cod. 3.022922

Kit telaio sopra

tegole per 1 collettore

piano CP4 XL/M in

orizzontale

cod. 3.022749

Kit collegamento

telaio per collettore

piano CP4 XL/M

aggiuntivo

cod. 3.022681

1

1

1

1

-

2

2

1

2

1

3

3

2

3

2

4

4

3

4

3

5

5

4

5

4

6

6

5

6

5

5
