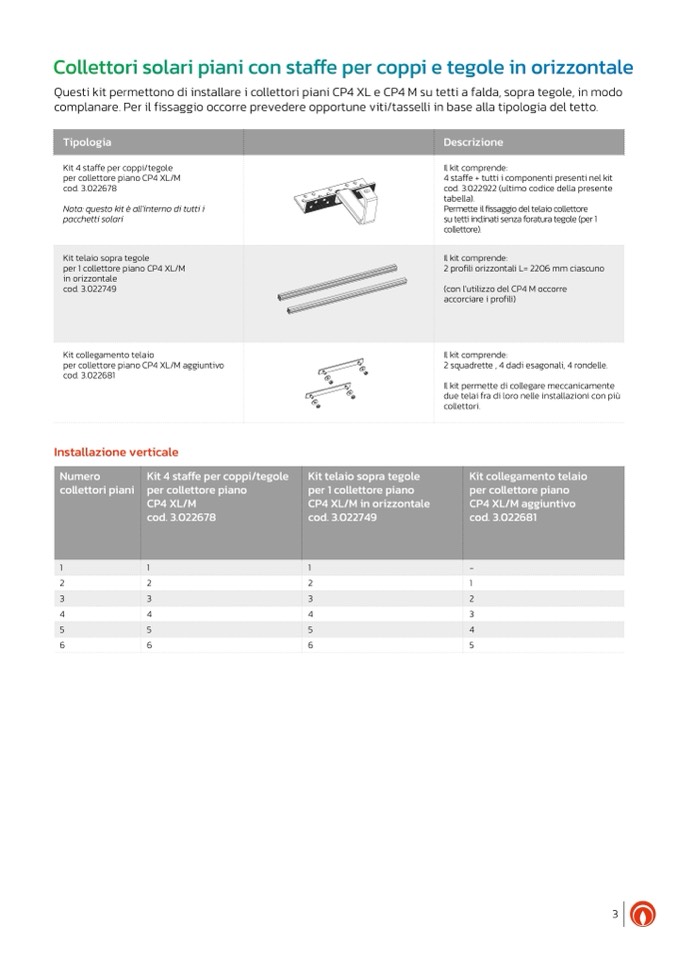

Collettori solari piani con staffe per coppi e tegole in orizzontale

Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti a falda, sopra tegole, in modo

complanare. Per il fissaggio occorre prevedere opportune viti/tasselli in base alla tipologia del tetto.

Tipologia

Kit 4 staffe per coppi/tegole

per collettore piano CP4 XL/M

cod. 3.022678

Nota: questo kit

è all’interno di tutti i

pacchetti solari

Descrizione

Il kit comprende:

4 staffe + tutti i componenti presenti nel kit

cod. 3.022922 (ultimo codice della presente

tabella).

Permette il fissaggio del telaio collettore

su tetti inclinati senza foratura tegole (per 1

collettore).

Kit telaio sopra tegole

per 1 collettore piano CP4 XL/M

in orizzontale

cod. 3.022749

Il kit comprende:

2 profili orizzontali L= 2206 mm ciascuno

(con l’utilizzo del CP4 M occorre

accorciare i profili)

Kit collegamento telaio

per collettore piano CP4 XL/M aggiuntivo

cod. 3.022681

Il kit comprende:

2 squadrette , 4 dadi esagonali, 4 rondelle.

Il kit permette di collegare meccanicamente

due telai fra di loro nelle installazioni con più

collettori.

Installazione verticale

Numero

collettori piani

Kit 4 staffe per coppi/tegole

per collettore piano

CP4 XL/M

cod. 3.022678

Kit telaio sopra tegole

per 1 collettore piano

CP4 XL/M in orizzontale

cod. 3.022749

3

Kit collegamento telaio

per collettore piano

CP4 XL/M aggiuntivo

cod. 3.022681

1

1

1

-

2

2

2

1

3

3

2

4

4

4

3

5

5

5

4

6

6

6

5
