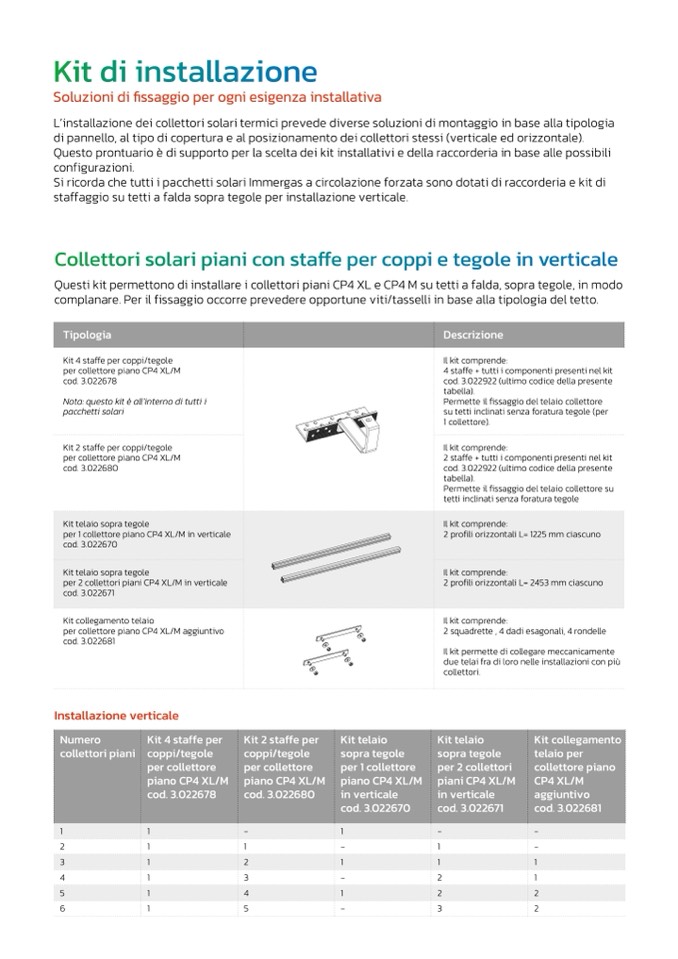

Kit di installazione
Soluzioni di fissaggio per ogni esigenza installativa
L’installazione dei collettori solari termici prevede diverse soluzioni di montaggio in base alla tipologia
di pannello, al tipo di copertura e al posizionamento dei collettori stessi (verticale ed orizzontale).
Questo prontuario è di supporto per la scelta dei kit installativi e della raccorderia in base alle possibili
configurazioni.
Si ricorda che tutti i pacchetti solari Immergas a circolazione forzata sono dotati di raccorderia e kit di
staffaggio su tetti a falda sopra tegole per installazione verticale.
Collettori solari piani con staffe per coppi e tegole in verticale
Questi kit permettono di installare i collettori piani CP4 XL e CP4 M su tetti a falda, sopra tegole, in modo
complanare. Per il fissaggio occorre prevedere opportune viti/tasselli in base alla tipologia del tetto.
Tipologia
Descrizione
Kit 4 staffe per coppi/tegole
per collettore piano CP4 XL/M
cod. 3.022678
Nota: questo kit
è all’interno di tutti i
pacchetti solari
Il kit comprende:
4 staffe + tutti i componenti presenti nel kit
cod. 3.022922 (ultimo codice della presente
tabella).
Permette il fissaggio del telaio collettore
su tetti inclinati senza foratura tegole (per
1 collettore).
Kit 2 staffe per coppi/tegole
per collettore piano CP4 XL/M
cod. 3.022680
Il kit comprende:
2 staffe + tutti i componenti presenti nel kit
cod. 3.022922 (ultimo codice della presente
tabella).
Permette il fissaggio del telaio collettore su
tetti inclinati senza foratura tegole
Kit telaio sopra tegole
per 1 collettore piano CP4 XL/M in verticale
cod. 3.022670
Il kit comprende:
2 profili orizzontali L= 1225 mm ciascuno
Kit telaio sopra tegole
per 2 collettori piani CP4 XL/M in verticale
cod. 3.022671
Il kit comprende:
2 profili orizzontali L= 2453 mm ciascuno
Kit collegamento telaio
per collettore piano CP4 XL/M aggiuntivo
cod. 3.022681
Il kit comprende:
2 squadrette , 4 dadi esagonali, 4 rondelle
Il kit permette di collegare meccanicamente
due telai fra di loro nelle installazioni con più
collettori.
Installazione verticale
Numero
collettori piani
Kit 4 staffe per
coppi/tegole
per collettore
piano CP4 XL/M
cod. 3.022678
Kit 2 staffe per
coppi/tegole
per collettore
piano CP4 XL/M
cod. 3.022680
Kit telaio
sopra tegole
per 1 collettore
piano CP4 XL/M
in verticale
cod. 3.022670
Kit telaio
sopra tegole
per 2 collettori
piani CP4 XL/M
in verticale
cod. 3.022671
Kit collegamento
telaio per
collettore piano
CP4 XL/M
aggiuntivo
cod. 3.022681
1
1
-
1
-
-
2
1
1
-
1
-
3
1
2
1
1
1
4
1
3
-
2
1
5
1
4
1
2
2
6
1
5
-
3
2
