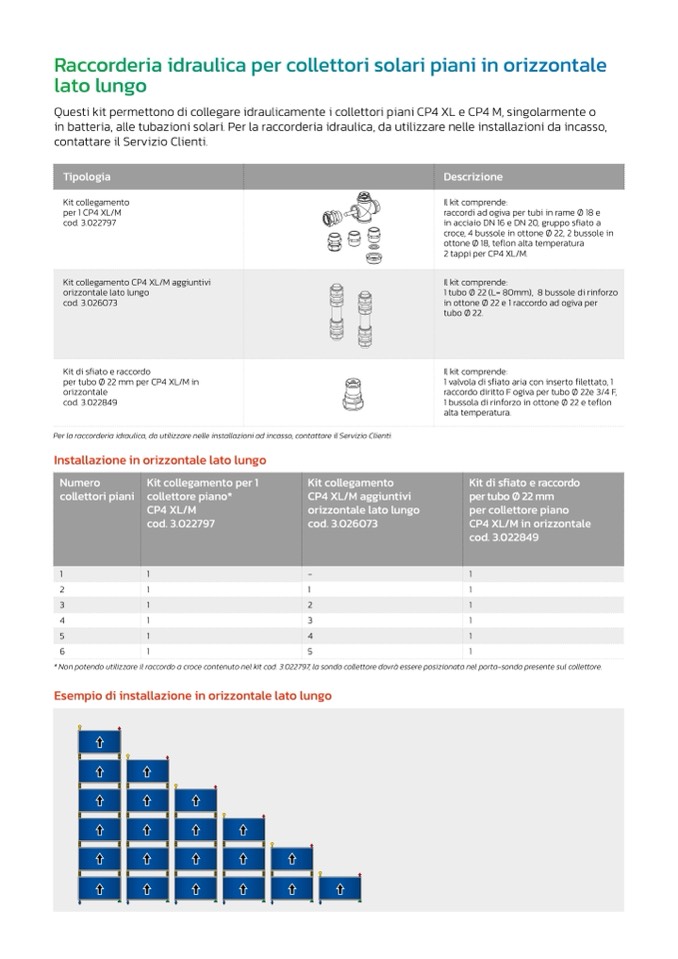

Raccorderia idraulica per collettori solari piani in orizzontale
lato lungo
Questi kit permettono di collegare idraulicamente i collettori piani CP4 XL e CP4 M, singolarmente o
in batteria, alle tubazioni solari. Per la raccorderia idraulica, da utilizzare nelle installazioni da incasso,
contattare il Servizio Clienti.
Tipologia
Kit collegamento
per 1 CP4 XL/M
cod. 3.022797
Kit collegamento CP4 XL/M aggiuntivi
orizzontale lato lungo
cod. 3.026073
Kit di sfiato e raccordo
per tubo Ø 22 mm per CP4 XL/M in
orizzontale
cod. 3.022849
Per la raccorderia idraulica, da utilizzare nelle installazioni ad incasso, contattare il Servizio Clienti.
Descrizione
Il kit comprende:
raccordi ad ogiva per tubi in rame Ø 18 e
in acciaio DN 16 e DN 20, gruppo sfiato a
croce, 4 bussole in ottone Ø 22, 2 bussole in
ottone Ø 18, teflon alta temperatura
2 tappi per CP4 XL/M.
Il kit comprende:
1 tubo Ø 22 (L= 80mm), 8 bussole di rinforzo
in ottone Ø 22 e 1 raccordo ad ogiva per
tubo Ø 22.
Il kit comprende:
1 valvola di sfiato aria con inserto filettato, 1
raccordo diritto F ogiva per tubo Ø 22e 3/4 F,
1 bussola di rinforzo in ottone Ø 22 e teflon
alta temperatura.
Kit di sfiato e raccordo
per tubo Ø 22 mm
per collettore piano
CP4 XL/M in orizzontale
cod. 3.022849
Installazione in orizzontale lato lungo
Numero
Kit collegamento per 1
collettori piani collettore piano*
CP4 XL/M
cod. 3.022797
Kit collegamento
CP4 XL/M aggiuntivi
orizzontale lato lungo
cod. 3.026073
1
1
-
1
2
1
1
1
3
1
2
1
4
1
3
1
5
1
4
1
6
1
5
1
* Non potendo utilizzare il raccordo a croce contenuto nel kit cod. 3.022797, la sonda collettore dovr
à essere posizionata nel porta-sonda presente sul collettore.
Esempio di installazione in orizzontale lato lungo
