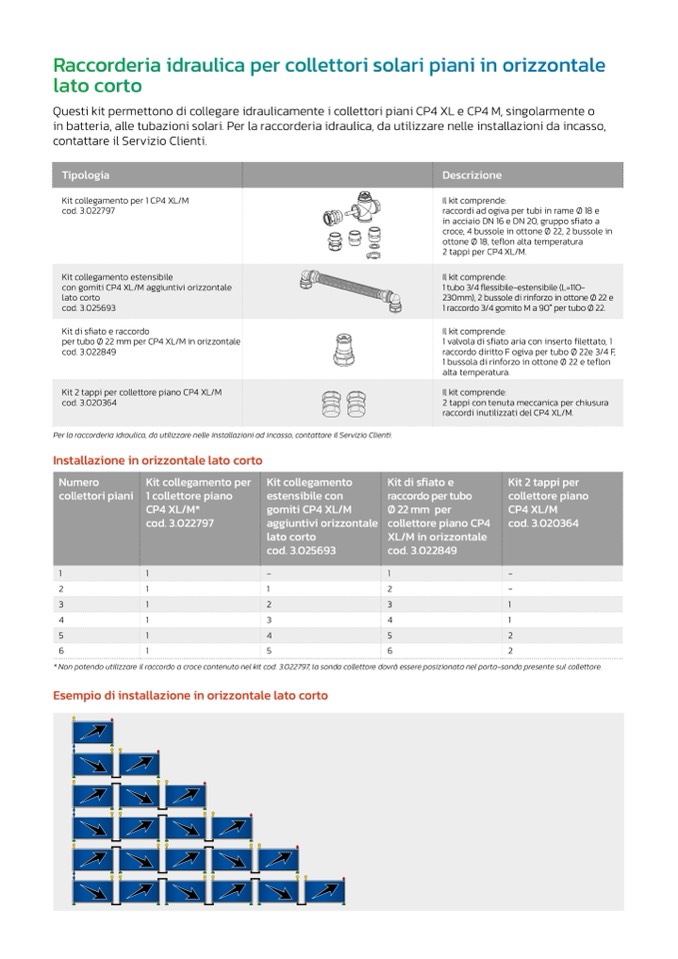

Raccorderia idraulica per collettori solari piani in orizzontale
lato corto
Questi kit permettono di collegare idraulicamente i collettori piani CP4 XL e CP4 M, singolarmente o
in batteria, alle tubazioni solari. Per la raccorderia idraulica, da utilizzare nelle installazioni da incasso,
contattare il Servizio Clienti.
Tipologia
Kit collegamento per 1 CP4 XL/M
cod. 3.022797
Kit collegamento estensibile
con gomiti CP4 XL/M aggiuntivi orizzontale
lato corto
cod. 3.025693
Kit di sfiato e raccordo
per tubo Ø 22 mm per CP4 XL/M in orizzontale
cod. 3.022849
Kit 2 tappi per collettore piano CP4 XL/M
cod. 3.020364
Per la raccorderia idraulica, da utilizzare nelle installazioni ad incasso, contattare il Servizio Clienti.
Descrizione
Il kit comprende:
raccordi ad ogiva per tubi in rame Ø 18 e
in acciaio DN 16 e DN 20, gruppo sfiato a
croce, 4 bussole in ottone Ø 22, 2 bussole in
ottone Ø 18, teflon alta temperatura
2 tappi per CP4 XL/M.
Il kit comprende:
1 tubo 3/4 flessibile-estensibile (L=110-
230mm), 2 bussole di rinforzo in ottone Ø 22 e
1 raccordo 3/4 gomito M a 90° per tubo Ø 22.
Il kit comprende:
1 valvola di sfiato aria con inserto filettato, 1
raccordo diritto F ogiva per tubo Ø 22e 3/4 F,
1 bussola di rinforzo in ottone Ø 22 e teflon
alta temperatura.
Il kit comprende:
2 tappi con tenuta meccanica per chiusura
raccordi inutilizzati del CP4 XL/M.
Installazione in orizzontale lato corto
Numero
collettori piani
Kit collegamento per
1 collettore piano
CP4 XL/M*
cod. 3.022797
Kit collegamento
estensibile con
gomiti CP4 XL/M
aggiuntivi orizzontale
lato corto
cod. 3.025693
Kit di sfiato e
raccordo per tubo
Ø 22 mm per
collettore piano CP4
XL/M in orizzontale
cod. 3.022849
Kit 2 tappi per
collettore piano
CP4 XL/M
cod. 3.020364
1
1
-
1
-
2
1
1
2
-
3
1
2
3
1
4
1
3
4
1
5
1
4
5
2
6
1
5
6
2
* Non potendo utilizzare il raccordo a croce contenuto nel kit cod. 3.022797, la sonda collettore dovr
à essere posizionata nel porta-sonda presente sul collettore.
Esempio di installazione in orizzontale lato corto
