DESCRIZIONE
Il gruppo di miscelazione DN 20 - 3⁄4” “HV3-90”
è un sistema con valvola
miscelatrice a 3 vie regolata da un servocomando elettrico rotativo e collegabile ad
ogni tipo di centralina elettronica.
La valvola viene fornita con 2 bypass:
- by-pass superiore (lato impianto): preleva parte dell’acqua del ritorno impianto
immettendola in mandata uindi consente di recuperare calore e bilanciare la
temperatura ideale per impianti a pavimento.
- by-pass inferiore (lato caldaia): consente il bpassaggio del uido di mandata in
presenza di circolatore in caldaia e assenza del separatore idraulico.
Il gruppo viene fornito standard con mandata a destra.
DESCRIPCIÓN
El grupo de mezcla DN 20 - 3⁄4"" HV3-90 " es un sistema con válvula mezcladora de
3 vías regulada desde un servocontrol eléctrico rotativo y que se puede conectar a
cualquier tipo de centralita eléctrica.
La válvula se suministra con 2 bypass:
- by-pass superior (lado instalación): extrae parte del agua del retorno de la
instalación introducindola en imulsión luego ermite recuerar calor equilibrar la
temeratura ideal ara instalaciones or suelo radiante
- by-pass inferior (lado caldera): ermite el bass del uido de imulsión en
presencia de circulador en la caldera y ausencia del separador hidráulico.
El grupo se suministra de serie con impulsión a la derecha.
PLUS/VANTAGGI
• Unità di controllo e regolazione compatta
pronta per l’installazione
• Valvola miscelatrice 3 vie regolata da un
servocomando elettrico rotativo
ircolatore elettronico 0 mm
attachi 1“
strema acilit di manutenzione controllo
e sostituzione del circolatore senza svuotare
l’impianto
strema acilit di inversione della mandata
da destra a sinistra pu essere eettuata
direttamente dall’installatore invertendo
le posizioni del tubo e del circolatore e
intervenendo sulla valvola
•Tubo di ritorno con valvola di ritegno
• Tenute assicurate da battute piane e
guarnizioni
alvole a sera angiate sulla mandata e sul
ritorno con termometro integrato
solamento termico in 0 gl
0.0 m sp 20 mm
PLUS/VENTAJAS
• Unidad de control y regulación compacta
lista para la instalación
• Válvula mezcladora de 3 vías regulada por
un serocontrol elctrico rotatio
• Circulador electrónico H = 130 mm,
conexiones 1"
• Extrema facilidad de mantenimiento:
control y sustitución del circulador sin vaciar
el sistema
• Extrema facilidad de inversión de la
imulsión de dereca a iquierda uede
ser efectuada directamente por el instalador
invirtiendo las posiciones del tubo y del
circulador e interviniendo en la válvula
• Tubo de retorno con válvula de retención
• Hermeticidad asegurada por topes planos
untas
• Válvulas de esfera con bridas en la
impulsión y en el retorno con termómetro
integrado
islamiento trmico en PP gl
m es 2 mm
L

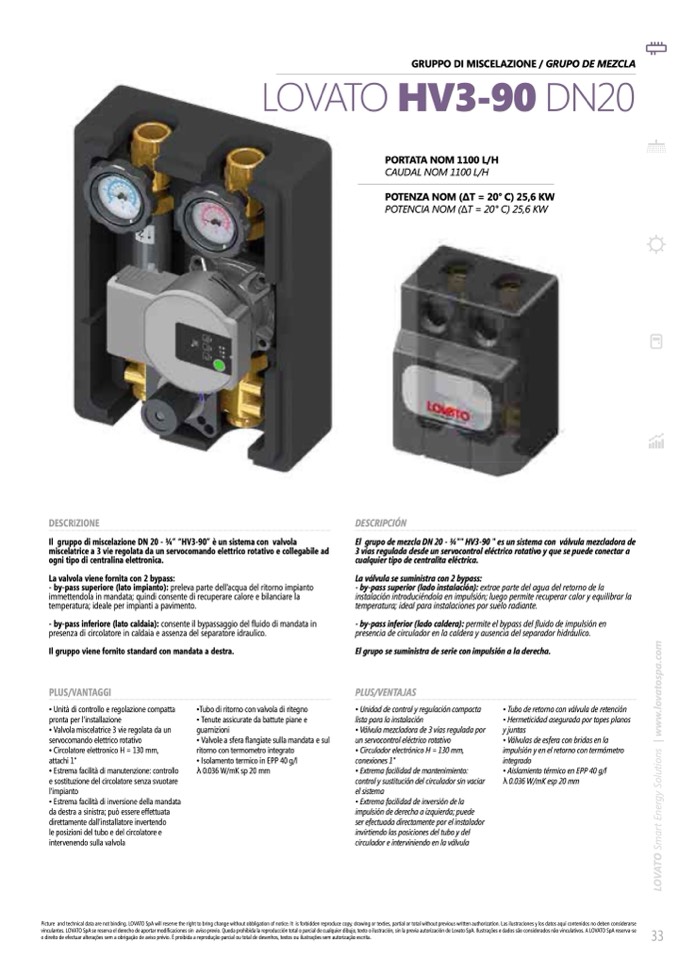

GRUPPO DI MISCELAZIONE / GRUPO DE MEZCLA
O HV3-90 DN20
PORTATA NOM 1100 L/H
CAUDAL NOM 1100 L/H
POTENZA NOM (ΔT = 20° C) 25,6 KW
POTENCIA NOM (Δ
L O
OV
VA
AT
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes. p se reserva el dereco de aportar modificaciones sin aviso previo. ueda proibida la reproduccin total o parcial de cualuier dibuo teto o ilustracin sin la previa autorizacin de ovato p. lustraes e dados so considerados no vinculativos. p reservase
o direito de eectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos tetos ou ilustraes sem autorizao escrita.
