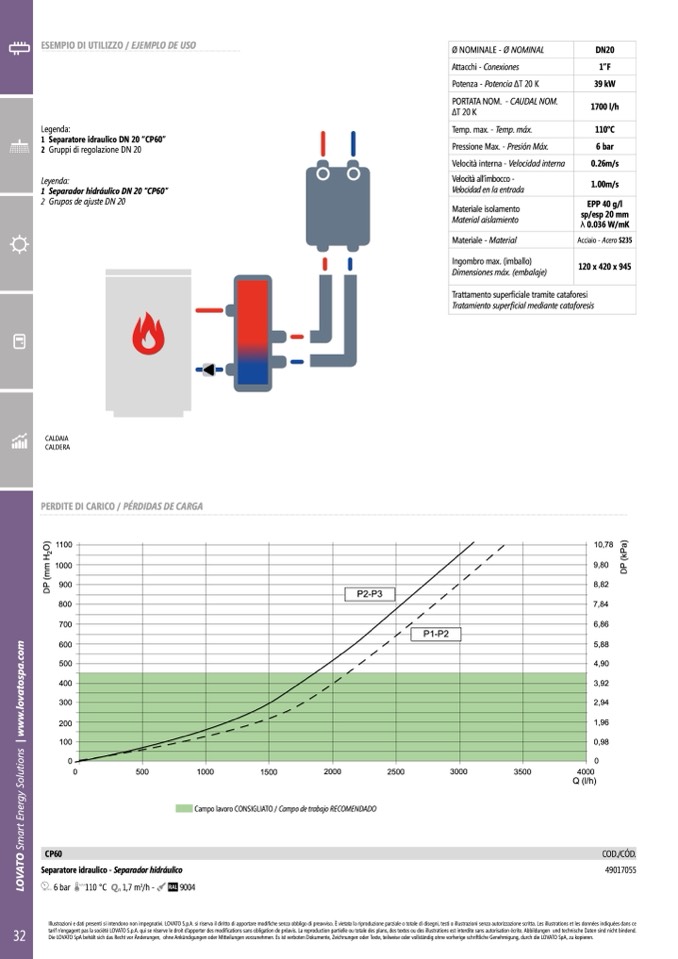

ESEMPIO DI UTILIZZO / EJEMPLO DE USO
Ø NOMINALE -
Attacchi - Conexiones
Potenza - Potencia 20
PORTATA NOM. -
20
Temp. max. - Temp. máx.
Pressione Max. - Presión Máx.
Velocità interna - Velocidad interna
Velocità all’imbocco -
Velocidad en la entrada
Materiale isolamento
Material aislamiento
Materiale - Material
Ingombro max. (imballo)
imensiones m (embalae)
DN20
1”F
39 kW
1700 l/h
110°C
6 bar
0.26m/s
1.00m/s
EPP 40 g/l
sp/esp 20 mm
0.036 W/mK
Acciaio - cero S235
120x420x945
Legenda:
1 Separatore idraulico DN 20 “CP60”
2 ruppi di regolazione 20
Leyenda:
1 earadoridrulicoC
2 ruos de auste 2
CALDAIA
CALDERA
PERDITE DI CARICO / PÉRDIDAS DE CARGA
1100
1000
900
800
700
600
500
400
300
200
100
10,78
9,80
8,82
7,84
6,86
5,88
4,90
3,92
2,94
1,96
0,98
0
0
0
500
1000
1500
2000
2500
3000
3500
4000
Q (l/h)
Campo lavoro CONSIGLIATO / amo de trabao
Separatore idraulico - Separador hidráulico
bar
0 Q
n
m
3
/h -
00
0055
rattamento superficiale tramite cataoresi
ratamiento suerficial mediante cataforesis
P2- P3
P1- P2
CP60
COD./CÓD.
L
O
V
A
T
O
S
