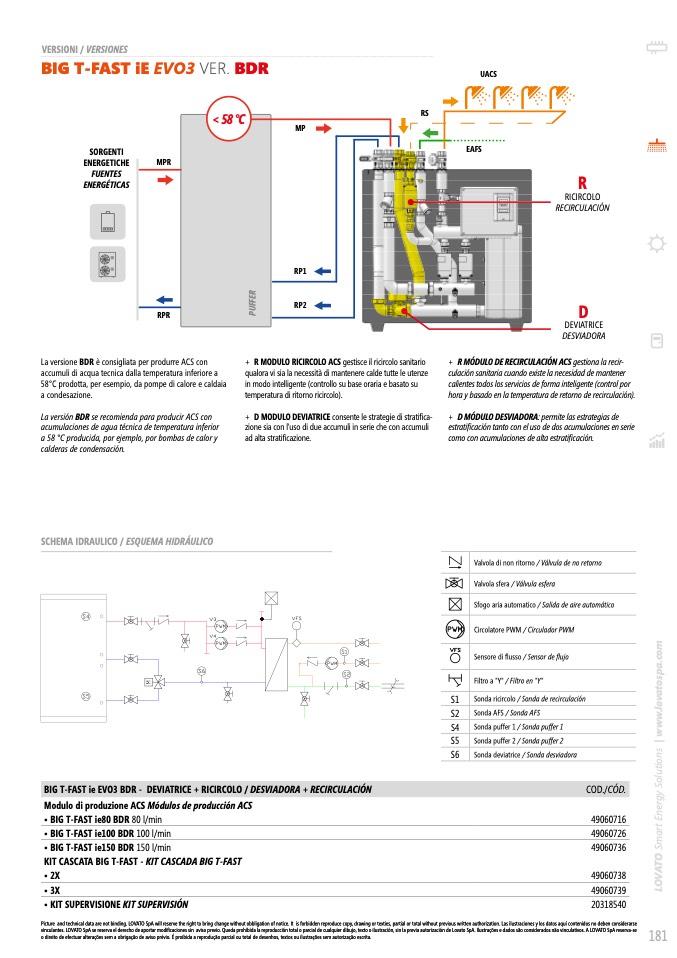

VERSIONI / VERSIONES

BIG T-FAST iE EVO3 VER. BDR

SORGENTI

ENERGETICHE

FUENTES

ENERGÉTICAS

UACS

La versione BDR è consigliata per produrre ACS con

accumuli di acqua tecnica dalla temperatura inferiore a

58°C prodotta, per esempio, da pompe di calore e caldaia

a condesazione.

La versión BDR se recomienda ara roducir con

acumulaciones de agua técnica de temperatura inferior

a roducida, or eemlo, or bombas de calor

calderas de condensación.

SCHEMA IDRAULICO / ESQUEMA HIDRÁULICO

+ RMODULORICIRCOLOACSgestisceilricircolosanitario

qualora vi sia la necessità di mantenere calde tutte le utenze

in modo intelligente (controllo su base oraria e basato su

temperatura di ritorno ricircolo).

+ DMODULODEVIATRICEconsentelestrategiedistratifica-

zione sia con l'uso di due accumuli in serie che con accumuli

ad alta stratificazione.

RMÓDULODERECIRCULACIÓNACSgestionalarecir-

culación sanitaria cuando existe la necesidad de mantener

calientes todos los sericios de forma inteligente (control or

ora basado en la temeratura de retorno de recirculación)

DMÓDULODESVIADORA:permitelasestrategiasde

estratificación tanto con el uso de dos acumulaciones en serie

como con acumulaciones de alta estratificación

Valvola di non ritorno / Válvula de no retorno

Valvola sfera / Válvula esfera

Sfogo aria automatico / Salida de aire automático

Modulo di produzione ACS Módulos de producción ACS

• BIG T-FAST ie80 BDR 80 l/min

• BIG T-FAST ie100 BDR 100 l/min

• BIG T-FAST ie150 BDR 150 l/min

KIT CASCATA BIG T-FAST - KIT CASCADA BIG T-FAST

• 2X

• 3X

• KIT SUPERVISIONE KIT SUPERVISIÓN

49060716

49060726

49060736

49060738

49060739

20318540

MPR

RPR

R

RICIRCOLO

D

DEVIATRICE
