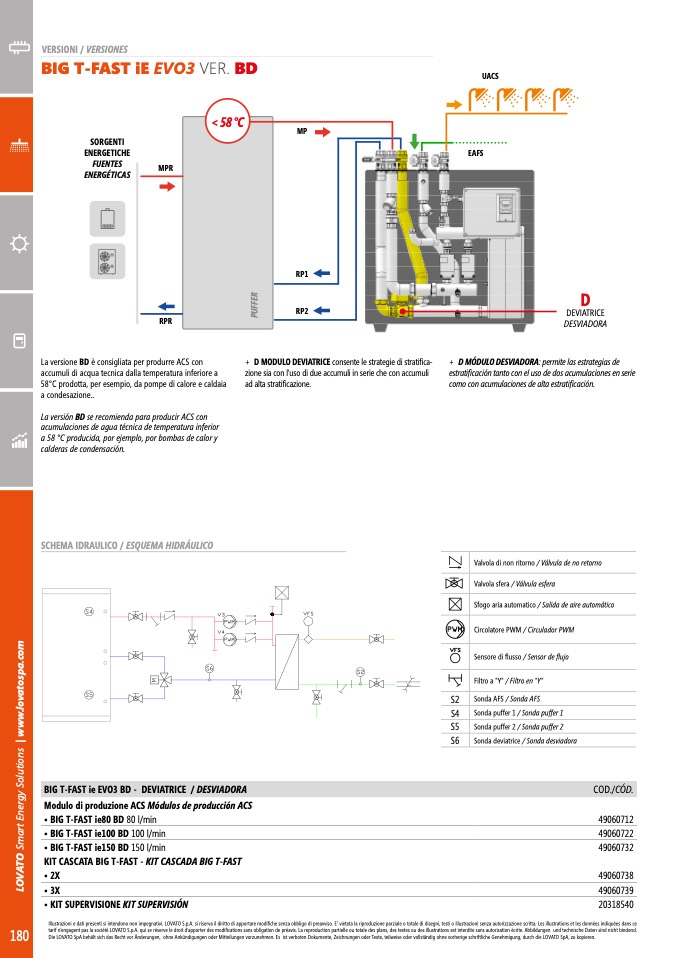

VERSIONI / VERSIONES
BIG T-FAST iE EVO3 VER. BD
UACS
<58°C
<58°C
P
U
F
F
E
R
P
U
F
F
E
R
SORGENTI
ENERGETICHE
FUENTES
ENERGÉTICAS
EAFS
MP
RP1
MPR
RP2
RPR
D
DEVIATRICE
La versione BD è consigliata per produrre ACS con
accumuli di acqua tecnica dalla temperatura inferiore a
58°C prodotta, per esempio, da pompe di calore e caldaia
a condesazione..
La versión BD se recomienda ara roducir con
acumulaciones de agua técnica de temperatura inferior
a roducida, or eemlo, or bombas de calor
calderas de condensación.
SCHEMA IDRAULICO / ESQUEMA HIDRÁULICO
+ D MODULO DEVIATRICE consente le strategie di stratifica-
zione sia con l'uso di due accumuli in serie che con accumuli
ad alta stratificazione.
+ D MÓDULO DESVIADORA: permite las estrategias de
estratificación tanto con el uso de dos acumulaciones en serie
como con acumulaciones de alta estratificación
Valvola di non ritorno / Válvula de no retorno
Valvola sfera / Válvula esfera
Sfogo aria automatico / Salida de aire automático
Circolatore PWM irculador P
ensore di usso ensor de uo
Filtro a "Y" iltro en
S2 Sonda AFS / Sonda AFS
S4 Sonda puffer 1 onda uffer
S5 Sonda puffer 2 onda uffer 2
S6 Sonda deviatrice / Sonda desviadora
BIG T-FAST ie EVO3 BD - DEVIATRICE / DESVIADORA
COD./
Modulo di produzione ACS Módulos de producción ACS
• BIG T-FAST ie80 BD 80 l/min
• BIG T-FAST ie100 BD 100 l/min
• BIG T-FAST ie150 BD 150 l/min
KIT CASCATA BIG T-FAST - KIT CASCADA BIG T-FAST
• 2X
• 3X
• KIT SUPERVISIONE KIT SUPERVISIÓN
49060712
49060722
49060732
49060738
49060739
20318540
