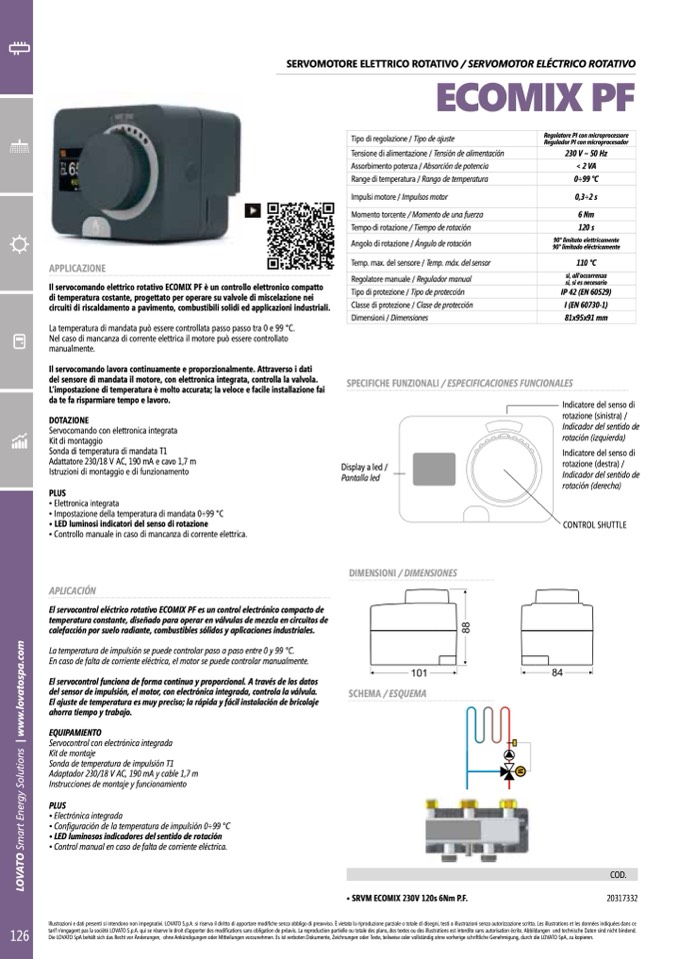

SERVOMOTORE ELETTRICO ROTATIVO / SERVOMOTOR ELÉCTRICO ROTATIVO
ECOMIX PF
APPLICAZIONE
Il servocomando elettrico rotativo ECOMIX PF è un controllo elettronico compatto
di temperatura costante, progettato per operare su valvole di miscelazione nei
circuiti di riscaldamento a pavimento, combustibili solidi ed applicazioni industriali.
Tipo di regolazione / io de auste
Tensione di alimentazione / Tensión de alimentación
Assorbimento potenza / bsorción de otencia
Range di temperatura / ango de temeratura
Impulsi motore / Impulsos motor
Momento torcente / Momento de una fuerza
Tempo di rotazione / Tiempo de rotación
Angolo di rotazione / ngulo de rotación
Temp. max. del sensore / Temp. máx. del sensor
Regolatore manuale / egulador manual
Tipo di protezione / Tipo de protección
Classe di protezione / Clase de protección
Dimensioni / Dimensiones
Regolatore PI con microprocessore
Regulador PI con microprocesador
230 V ~ 50 Hz
< 2 VA
0÷99 °C
0,3÷2 s
m
120 s
90° limitato elettricamente
90° limitado eléctricamente
110 °C
sì, all’occorrenza
sí, si es necesario
4
mm
a temperatura di mandata pu essere controllata passo passo tra 0 e .
Nel caso di mancanza di corrente elettrica il motore può essere controllato
manualmente.
Il servocomando lavora continuamente e proporzionalmente. Attraverso i dati
del sensore di mandata il motore, con elettronica integrata, controlla la valvola.
L’impostazione di temperatura è molto accurata; la veloce e facile installazione fai
da te fa risparmiare tempo e lavoro.
DOTAZIONE
Servocomando con elettronica integrata
it di montaggio
Sonda di temperatura di mandata T1
dattatore 20 0 m e cavo m
struzioni di montaggio e di unzionamento
PLUS
• Elettronica integrata
mpostazione della temperatura di mandata 0
• LED luminosi indicatori del senso di rotazione
• Controllo manuale in caso di mancanza di corrente elettrica.
APLICACIÓN
El servocontrol eléctrico rotativo ECOMIX PF es un control electrónico compacto de
temperatura constante, diseñado para operar en válvulas de mezcla en circuitos de
calefacción por suelo radiante, combustibles sólidos y aplicaciones industriales.
a temeratura de imulsión se uede controlar aso a aso entre
n caso de falta de corriente elctrica, el motor se uede controlar manualmente
El servocontrol funciona de forma continua y proporcional. A través de los datos
del sensor de impulsión, el motor, con electrónica integrada, controla la válvula.
l auste de temeratura es mu reciso la rida fcil instalación de bricolae
aorra tiemo trabao
EQUIPAMIENTO
Servocontrol con electrónica integrada
it de montae
Sonda de temperatura de impulsión T1
datador 2 , m cable , m
nstrucciones de montae funcionamiento
PLUS
• Electrónica integrada
onfiguración de la temeratura de imulsión
• LED luminosos indicadores del sentido de rotación
ontrol manual en caso de falta de corriente elctrica
SPECIFICHE FUNZIONALI / ESPECIFICACIONES FUNCIONALES
Display a led /
Pantalla led
DIMENSIONI / DIMENSIONES
SCHEMA / ESQUEMA
Indicatore del senso di
rotazione (sinistra) /
Indicador del sentido de
rotación (izquierda)
Indicatore del senso di
rotazione (destra) /
Indicador del sentido de
rotación (derecha)
CONTROL SHUTTLE
COD.
llustrazioni e dati presenti si intendono non impegnativi. .p.. si riserva il diritto di apportare modifice senza obbligo di preavviso. vietata la riproduzione parziale o totale di disegni testi o illustrazioni senza autorizzazione scritta. es illustrations et les donnes indiues dans ce
tari nengagent pas la socit .p.. ui se rserve le droit dapporter des modifications sans obligation de pravis. a reproduction partielle ou totale des plans des tetes ou des illustrations est interdite sans autorisation crite. bbildungen und tecnisce aten sind nict bindend.
ie p belt sic das ect vor nderungen one nndigungen oder itteilungen vorzunemen. s ist verboten oumente eicnungen oder ete teileise oder vollstndig one vorerige scritlice enemigung durc die p zu opieren.
• SRVM ECOMIX 230V 120s 6Nm P.F.
