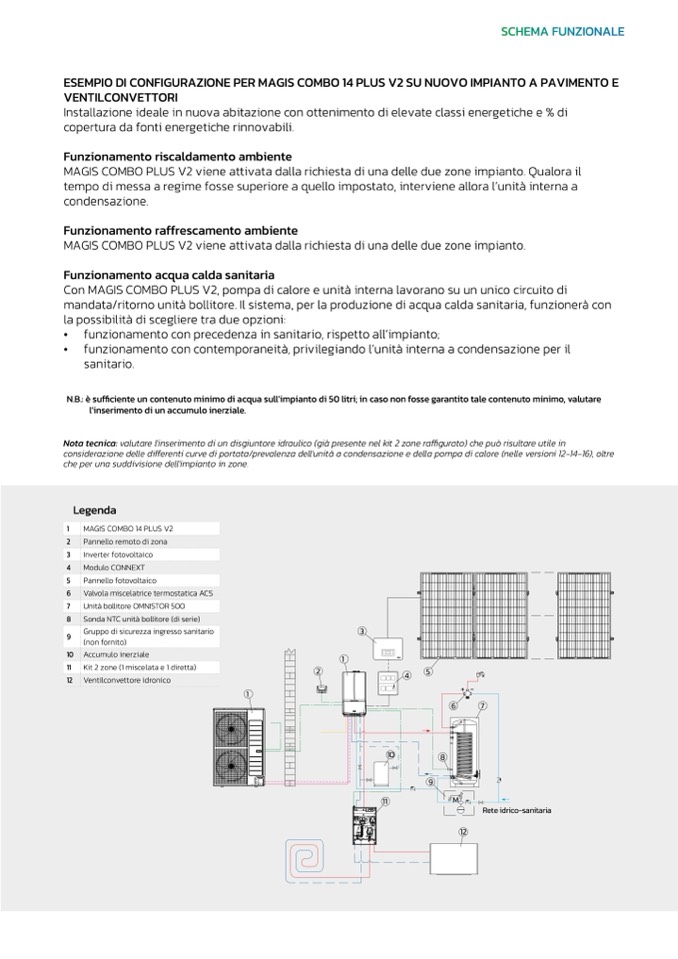

ESEMPIO DI CONFIGURAZIONE PER MAGIS COMBO 14 PLUS V2 SU NUOVO IMPIANTO A PAVIMENTO E
VENTILCONVETTORI
Installazione ideale in nuova abitazione con ottenimento di elevate classi energetiche e % di
copertura da fonti energetiche rinnovabili.
Funzionamento riscaldamento ambiente
MAGIS COMBO PLUS V2 viene attivata dalla richiesta di una delle due zone impianto. Qualora il
tempo di messa a regime fosse superiore a quello impostato, interviene allora l’unità interna a
condensazione.
Funzionamento raffrescamento ambiente
MAGIS COMBO PLUS V2 viene attivata dalla richiesta di una delle due zone impianto.
Funzionamento acqua calda sanitaria
Con MAGIS COMBO PLUS V2, pompa di calore e unità interna lavorano su un unico circuito di
mandata/ritorno unit
à bollitore. Il sistema, per la produzione di acqua calda sanitaria, funzionerà con
la possibilità di scegliere tra due opzioni:
• funzionamento con precedenza in sanitario, rispetto all’impianto;
• funzionamento con contemporaneit
à, privilegiando l’unit
à interna a condensazione per il
sanitario.
N.B.: è suf
ficiente un contenuto minimo di acqua sull’impianto di 50 litri; in caso non fosse garantito tale contenuto minimo, valutare
l’inserimento di un accumulo inerziale.
Nota tecnica: valutare l'inserimento di un disgiuntore idraulico (già presente nel kit 2 zone raffigurato) che pu
ò risultare utile in
considerazione delle differenti curve di portata/prevalenza dell'unit
à a condensazione e della pompa di calore (nelle versioni 12-14-16), oltre
che per una suddivisione dell'impianto in zone.
Legenda
1
MAGIS COMBO 14 PLUS V2
2 Pannello remoto di zona
3 Inverter fotovoltaico
4 Modulo CONNEXT
5 Pannello fotovoltaico
6 Valvola miscelatrice termostatica ACS
7 Unità bollitore OMNISTOR 500
8 Sonda NTC unit
à bollitore (di serie)
Gruppo di sicurezza ingresso sanitario
3
2
4
5
10
9
9
10 Accumulo inerziale
(non fornito)
11 Kit 2 zone (1 miscelata e 1 diretta)
12 Ventilconvettore idronico
+-
6
7
8
12
1
1
ZCS
11
M
Rete idrico-sanitaria
SCHEMA FUNZIONALE
