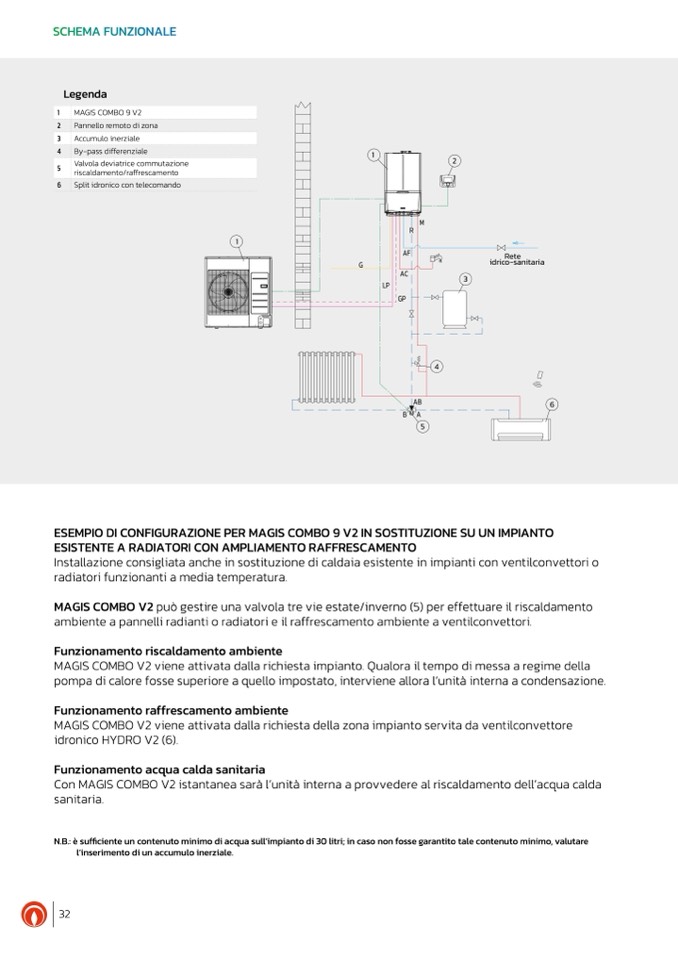

SCHEMA FUNZIONALE

Legenda

1

MAGIS COMBO 9 V2

2 Pannello remoto di zona

3 Accumulo inerziale

4 By-pass differenziale

5

Valvola deviatrice commutazione

riscaldamento/raffrescamento

6 Split idronico con telecomando

1

G

AC

LP

GP

4

AB

B

M

A

5

2

3

1

M

R

AF

ESEMPIO DI CONFIGURAZIONE PER MAGIS COMBO 9 V2 IN SOSTITUZIONE SU UN IMPIANTO

ESISTENTE A RADIATORI CON AMPLIAMENTO RAFFRESCAMENTO

Installazione consigliata anche in sostituzione di caldaia esistente in impianti con ventilconvettori o

radiatori funzionanti a media temperatura.

MAGIS COMBO V2 pu

ò gestire una valvola tre vie estate/inverno (5) per effettuare il riscaldamento

ambiente a pannelli radianti o radiatori e il raffrescamento ambiente a ventilconvettori.

Funzionamento riscaldamento ambiente

MAGIS COMBO V2 viene attivata dalla richiesta impianto. Qualora il tempo di messa a regime della

pompa di calore fosse superiore a quello impostato, interviene allora l’unit

à interna a condensazione.

Funzionamento raffrescamento ambiente

MAGIS COMBO V2 viene attivata dalla richiesta della zona impianto servita da ventilconvettore

idronico HYDRO V2 (6).

Funzionamento acqua calda sanitaria

Con MAGIS COMBO V2 istantanea sar

à l’unità interna a provvedere al riscaldamento dell’acqua calda

sanitaria.

N.B.:

è sufficiente un contenuto minimo di acqua sull’impianto di 30 litri; in caso non fosse garantito tale contenuto minimo, valutare

l’inserimento di un accumulo inerziale.

32

Rete

idrico-sanitaria

6
