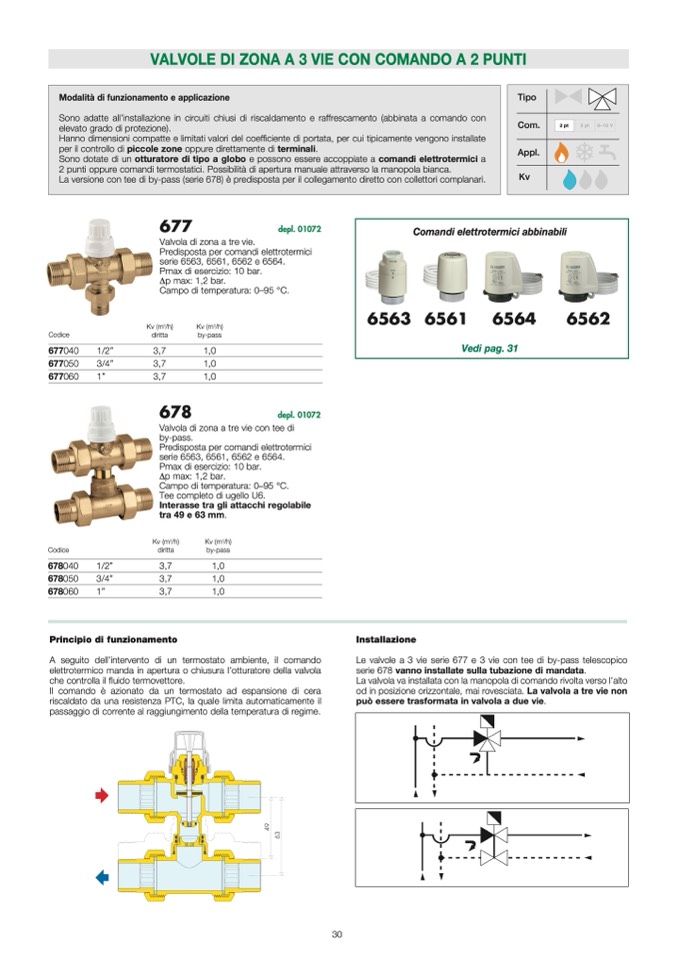

677

depl. 01072

Valvola di zona a tre vie.

Predisposta per comandi elettrotermici

serie 6563, 6561, 6562 e 6564.

Pmax di esercizio: 10 bar.

Δp max: 1,2 bar.

Campo di temperatura: 0–95 °C.

Kv (m

3

/h)

Kv (m

3

/h)

Codice

diritta

by-pass

677040

1/2”

3,7

1,0

677050

3/4”

3,7

1,0

677060

1”

3,7

1,0

678

depl. 01072

Valvola di zona a tre vie con tee di

by-pass.

Predisposta per comandi elettrotermici

serie 6563, 6561, 6562 e 6564.

Pmax di esercizio: 10 bar.

Δp max: 1,2 bar.

Campo di temperatura: 0–95 °C.

Tee completo di ugello U6.

Interasse tra gli attacchi regolabile

tra 49 e 63 mm.

Kv (m

3

/h)

Kv (m

3

/h)

Codice

diritta

by-pass

678040

1/2”

3,7

1,0

678050

3/4”

3,7

1,0

678060

1”

3,7

1,0

Principio di funzionamento

A seguito dell’intervento di un termostato ambiente, il comando

elettrotermico manda in apertura o chiusura l’otturatore della valvola

che controlla il fluido termovettore.

Il comando

è azionato da un termostato ad espansione di cera

riscaldato da una resistenza PTC, la quale limita automaticamente il

passaggio di corrente al raggiungimento della temperatura di regime.

30

2 pt

3 pt

0–10 V

1

2

1

2

3

1

2

1

M

M

1

2

M

1

2

3

M

1

2M1

M

VALVOLE DI ZONA A 3 VIE CON COMANDO A 2 PUNTI

Tipo

Com.

Appl.

Kv

1

2

1

2

3

M

M

2

1

pt

2

3p

1

t

2

0–

3

10V

M

M

2 pt

2 pt

2 pt

3 pt

3 pt

3 pt

0–10 V

0–10 V

0–10 V

Modalità di funzionamento e applicazione

Sono adatte all’installazione in circuiti chiusi di riscaldamento e raffrescamento (abbinata a comando con

elevato grado di protezione).

Hanno dimensioni compatte e limitati valori del coef

ficiente di portata, per cui tipicamente vengono installate

per il controllo di piccole zone oppure direttamente di terminali.

Sono dotate di un otturatore di tipo a globo e possono essere accoppiate a comandi elettrotermici a

2 punti oppure comandi termostatici. Possibilità di apertura manuale attraverso la manopola bianca.

La versione con tee di by-pass (serie 678)

è predisposta per il collegamento diretto con collettori complanari.

Comandi elettrotermici abbinabili

6563 6561 6564

6562

Vedi pag. 31

Installazione

Le valvole a 3 vie serie 677 e 3 vie con tee di by-pass telescopico

serie 678 vanno installate sulla tubazione di mandata.

La valvola va installata con la manopola di comando rivolta verso l’alto

od in posizione orizzontale, mai rovesciata. La valvola a tre vie non

pu

ò essere trasformata in valvola a due vie.

4

9

6

3
