Codice

633400

1/2”

633500

3/4”

633600

1”

Codice

635440

1/2”

U4

635460

1/2”

U6

635480

1/2”

U8

635540

3/4”

U4

635560

3/4”

U6

635580

3/4”

U8

635640

1”

U4

635660

1”

U6

635680

1”

U8

Tensione

Codice

V

630012

230

630014

224

630002

230

630004

224

Principio di funzionamento

Kv (m

3

/h)

diritta

4,99

6,19

6,45

Comando elettrotermico.

Per valvole di zona serie 632 e 633.

Normalmente chiusa.

Alimentazione: 230 V (AC) o 24 V (AC).

Con microinterruttore ausiliario.

Assorbimento: - spunto 11 W.

- a regime 4 W.

Portata contatti micro ausiliario:

6 (3) A (230 V).

Tmax ambiente: 55 °C.

IP 44 (asta di comando in verticale).

IP 42 (asta di comando in orizzontale).

senza micro ausiliario

senza micro ausiliario

630

depl. 01039

Comando elettrotermico.

Per valvole di zona serie 632 e 633.

Normalmente chiusa.

Alimentazione: 230 V (AC) o 24 V (AC).

Con comando manuale e

microinterruttore ausiliario.

Assorbimento: - spunto 11 W.

- a regime 4 W.

Portata contatti micro ausiliario:

6 (3) A (230 V).

Tmax ambiente: 55 °C.

Grado di protezione: IP 20.

senza micro ausiliario

senza micro ausiliario

633

depl. 01039

Valvola di zona a pistone, a tre vie.

Terza via 3/4” femmina.

Pmax di esercizio: 10 bar.

Δp max: 1 bar.

Campo di temperatura: -5–95 °C.

Kv (m

3

/h)

by-pass

4,33

4,91

5,30

635

depl. 01039

Tee di by-pass equilibrato.

Per valvola di zona serie 633.

Pmax di esercizio: 10 bar.

Δp max: 1 bar.

Campo di temperatura: -5–95 °C.

Kv (m

3

/h)

tee + valvola in by-pass

0,96

1,32

1,73

0,98

1,36

1,79

1,02

1,43

1,88

630

depl. 01039

Il termostato ambiente comanda l’apertura della valvola alimentando

elettricamente l’elemento riscaldatore (1). L’evaporazione del liquido

contenuto nei soffietti a membrana (2) ne provoca la dilatazione ed

il conseguente spostamento verso il basso del perno di spinta (3). Il

perno vince la forza della molla antagonista (4) ed apre la valvola tramite

l’otturatore (5), collegato

all’asta di comando (6).

Al raggiungimento della

2

temperatura ambiente

assegnata, il termostato

ambiente apre il circuito

e toglie l’alimentazione

elettrica

all’elemento

riscaldatore. I soffietti a

membrana si raffreddano,

ritornando alla loro

5

primitiva posizione, e

la molla antagonista

richiude la valvola.

4

1

3

6

29

Tensione

Codice

V

630112

230

630114

224

630102

230

630104

224

2 pt

3 pt

0–10 V

1

2

1

2

3

1

2

1

M

M

M

1

2

1

2

3

M

1

2M1

M

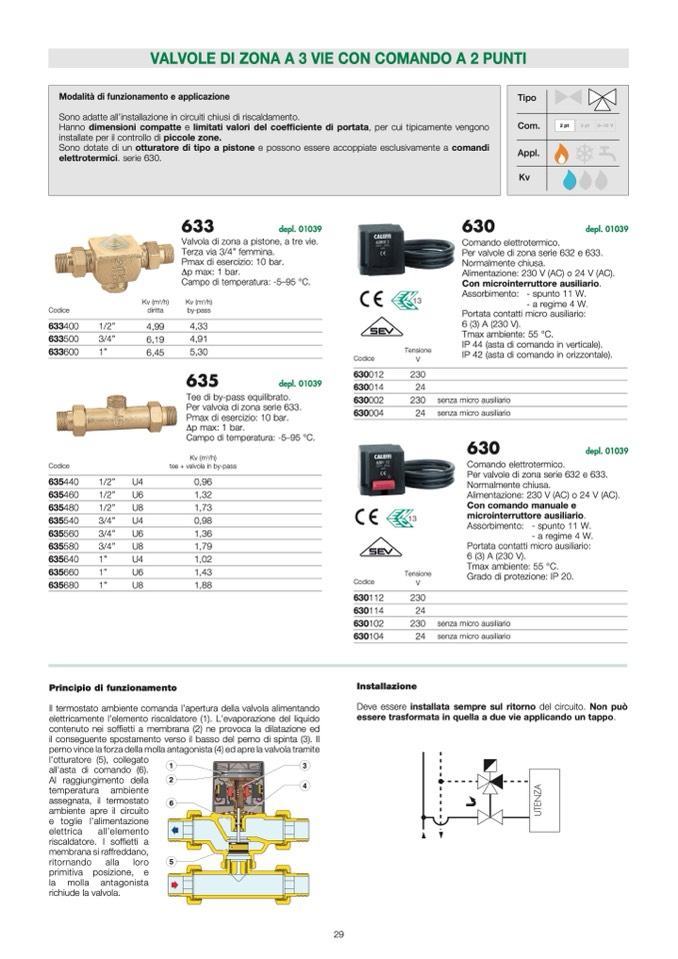

VALVOLE DI ZONA A 3 VIE CON COMANDO A 2 PUNTI

Tipo

Com.

Appl.

Kv

1

2

1

2

3

M

M

2

1

pt

2

3p

1

t

2

0–

3

10V

M

M

2 pt

2 pt

2 pt

3 pt

3 pt

3 pt

0–10 V

0–10 V

0–10 V

Modalità di funzionamento e applicazione

Sono adatte all’installazione in circuiti chiusi di riscaldamento.

Hanno dimensioni compatte e limitati valori del coefficiente di portata, per cui tipicamente vengono

installate per il controllo di piccole zone.

Sono dotate di un otturatore di tipo a pistone e possono essere accoppiate esclusivamente a comandi

elettrotermici. serie 630.

A

Installazione

Deve essere installata sempre sul ritorno del circuito. Non pu

ò

essere trasformata in quella a due vie applicando un tappo.

U

T

E

N

Z

U

T

E

N

Z

A
