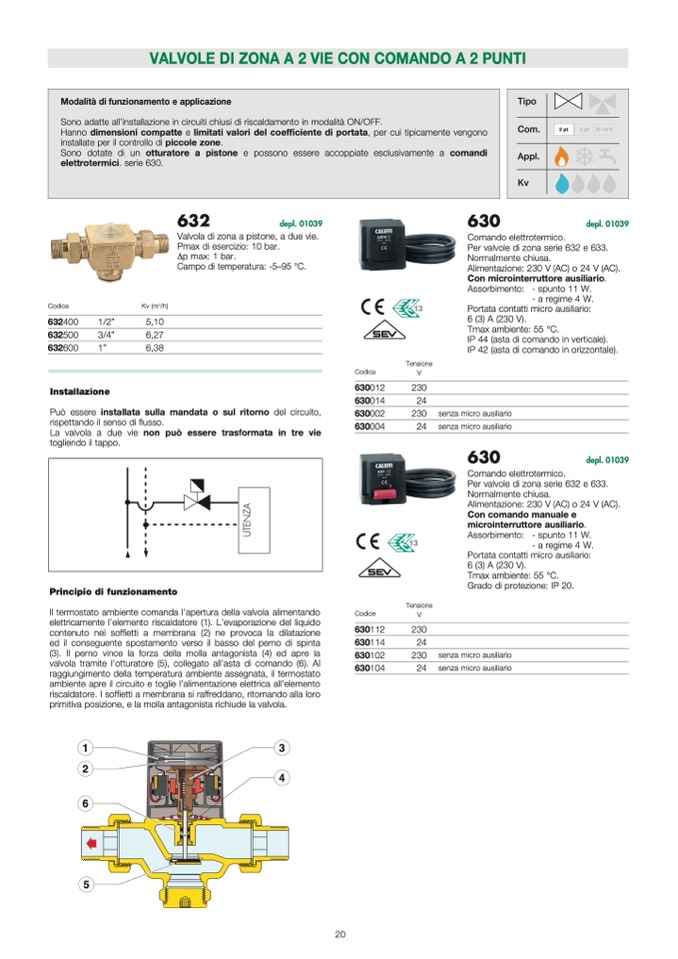

VALVOLE DI ZONA A 2 VIE CON COMANDO A 2 PUNTI

Codice

632400

1/2”

632500

3/4”

632600

1”

Kv (m

3

/h)

5,10

6,27

6,38

Comando elettrotermico.

Per valvole di zona serie 632 e 633.

Normalmente chiusa.

Alimentazione: 230 V (AC) o 24 V (AC).

Con microinterruttore ausiliario.

Assorbimento: - spunto 11 W.

- a regime 4 W.

Portata contatti micro ausiliario:

6 (3) A (230 V).

Tmax ambiente: 55 °C.

IP 44 (asta di comando in verticale).

IP 42 (asta di comando in orizzontale).

senza micro ausiliario

senza micro ausiliario

630

depl. 01039

Comando elettrotermico.

Per valvole di zona serie 632 e 633.

Normalmente chiusa.

Alimentazione: 230 V (AC) o 24 V (AC).

Con comando manuale e

microinterruttore ausiliario.

Assorbimento: - spunto 11 W.

- a regime 4 W.

Portata contatti micro ausiliario:

6 (3) A (230 V).

Tmax ambiente: 55 °C.

Grado di protezione: IP 20.

senza micro ausiliario

senza micro ausiliario

632

depl. 01039

Valvola di zona a pistone, a due vie.

Pmax di esercizio: 10 bar.

Δp max: 1 bar.

Campo di temperatura: -5–95 °C.

630

depl. 01039

Principio di funzionamento

Il termostato ambiente comanda l’apertura della valvola alimentando

elettricamente l’elemento riscaldatore (1). L’evaporazione del liquido

contenuto nei sof

fietti a membrana (2) ne provoca la dilatazione

ed il conseguente spostamento verso il basso del perno di spinta

(3). Il perno vince la forza della molla antagonista (4) ed apre la

valvola tramite l’otturatore (5), collegato all’asta di comando (6). Al

raggiungimento della temperatura ambiente assegnata, il termostato

ambiente apre il circuito e toglie l’alimentazione elettrica all’elemento

riscaldatore. I sof

fietti a membrana si raffreddano, ritornando alla loro

primitiva posizione, e la molla antagonista richiude la valvola.

1

3

Codice

Tensione

V

2

6

4

5

20

Tensione

Codice

V

630012

230

630014

224

630002

230

630004

224

630112

230

630114

224

630102

230

630104

224

2 pt

3 pt

0–10 V

1

2

1

2

3

M

M

1

2

1

2

3

M

M

1

2

1

M

1

2

1

M

Modalità di funzionamento e applicazione

Sono adatte all’installazione in circuiti chiusi di riscaldamento in modalità ON/OFF.

Hanno dimensioni compatte e limitati valori del coefficiente di portata, per cui tipicamente vengono

installate per il controllo di piccole zone.

Sono dotate di un otturatore a pistone e possono essere accoppiate esclusivamente a comandi

elettrotermici. serie 630.

Tipo

Com.

Appl.

Kv

1

2

1

2

3

M

M

1

2 p

2

t

1

3

2

pt

M

M

3

0–10 V

0–10 V

0–10 V

0–10 V

2 pt

2 pt

2 pt

3 pt

3 pt

3 pt

Installazione

Può essere installata sulla mandata o sul ritorno del circuito,

rispettando il senso di

flusso.

La valvola a due vie non pu

ò essere trasformata in tre vie

togliendo il tappo.

U

T

E

N

Z

A

U

T

E

N

Z

A
