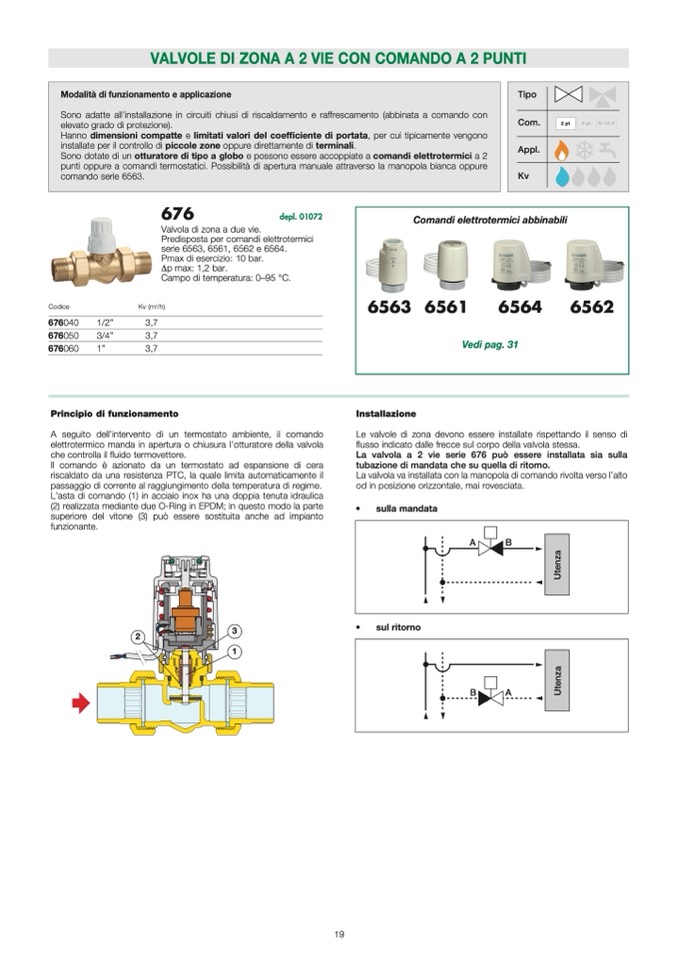

VALVOLE DI ZONA A 2 VIE CON COMANDO A 2 PUNTI
676
depl. 01072
Valvola di zona a due vie.
Predisposta per comandi elettrotermici
serie 6563, 6561, 6562 e 6564.
Pmax di esercizio: 10 bar.
Δp max: 1,2 bar.
Campo di temperatura: 0–95 °C.
Kv (m
3
/h)
3,7
3,7
3,7
1
2
1
2
3
M
M
1
2
1
2
3
M
1
2
M
1
M
1
2
1
M
Modalità di funzionamento e applicazione
Sono adatte all’installazione in circuiti chiusi di riscaldamento e raffrescamento (abbinata a comando con
elevato grado di protezione).
Hanno dimensioni compatte e limitati valori del coefficiente di portata, per cui tipicamente vengono
installate per il controllo di piccole zone oppure direttamente di terminali.
Sono dotate di un otturatore di tipo a globo e possono essere accoppiate a comandi elettrotermici a 2
punti oppure a comandi termostatici. Possibilità di apertura manuale attraverso la manopola bianca oppure
comando serie 6563.
Tipo
Com.
Appl.
Kv
1
2
1
2
3
M
M
1
2 p
2
t
1
3
2
pt
3
0–10 V
M
M
2 pt
2 pt
2 pt
3 pt
3 pt
3 pt
0–10 V
0–10 V
0–10 V
2 pt
3 pt
0–10 V
Comandi elettrotermici abbinabili
6563 6561
6564
6562
Vedi pag. 31
Codice
676040
1/2”
676050
3/4”
676060
1”
Principio di funzionamento
A seguito dell’intervento di un termostato ambiente, il comando
elettrotermico manda in apertura o chiusura l’otturatore della valvola
che controlla il fluido termovettore.
Il comando è azionato da un termostato ad espansione di cera
riscaldato da una resistenza PTC, la quale limita automaticamente il
passaggio di corrente al raggiungimento della temperatura di regime.
L’asta di comando (1) in acciaio inox ha una doppia tenuta idraulica
(2) realizzata mediante due O-Ring in EPDM; in questo modo la parte
superiore del vitone (3) pu
ò essere sostituita anche ad impianto
funzionante.
•
sulla mandata
U
t
e
n
z
a
A
B
•
sul ritorno
U
t
e
n
z
a
B
A
2
3
1
19
Installazione
Le valvole di zona devono essere installate rispettando il senso di
flusso indicato dalle frecce sul corpo della valvola stessa.
La valvola a 2 vie serie 676 può essere installata sia sulla
tubazione di mandata che su quella di ritorno.
La valvola va installata con la manopola di comando rivolta verso l’alto
od in posizione orizzontale, mai rovesciata.
