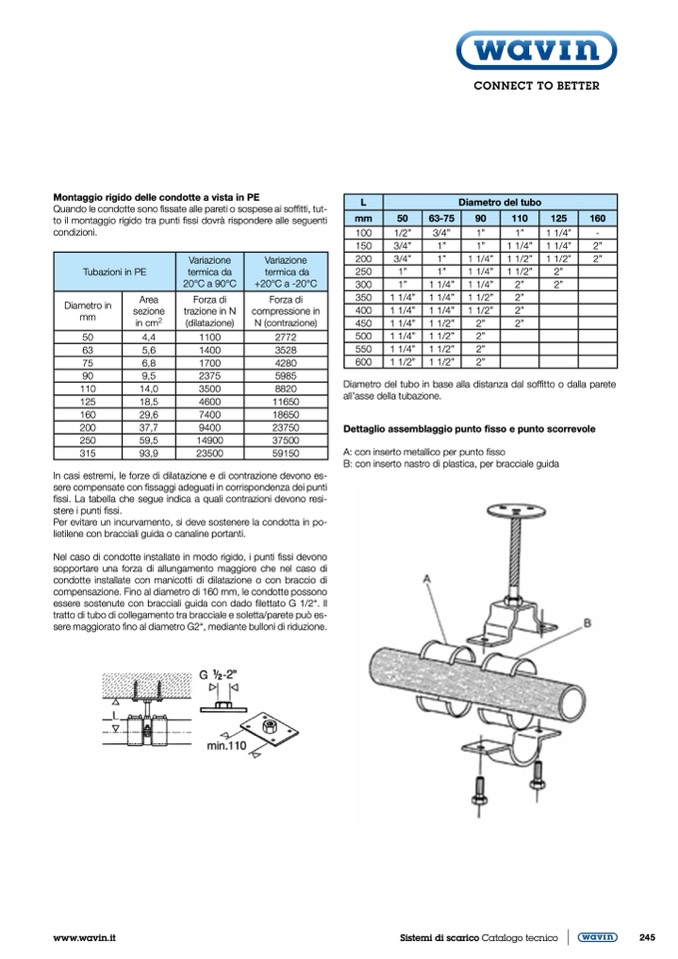

Montaggio rigido delle condotte a vista in PE
Quando le condotte sono fissate alle pareti o sospese ai soffitti, tut-
to il montaggio rigido tra punti fissi dovr
à rispondere alle seguenti
condizioni.
L
Diametro del tubo
mm 50 63-75
90
110
125
160
100 1/2” 3/4”
1”
1”
1 1/4”
-
150 3/4” 1”
1” 1 1/4”
1 1/4” 2”
200 3/4” 1”
1 1/4”
1 1/2”
1 1/2”
2”
250 1” 1”
1 1/4” 1 1/2”
2”
300 1” 1 1/4”
1 1/4”
2”
2”
350 1 1/4” 1 1/4”
1 1/2”
2”
400 1 1/4” 1 1/4”
1 1/2”
2”
450 1 1/4” 1 1/2”
2” 2”
500 1 1/4” 1 1/2”
2”
550 1 1/4” 1 1/2”
2”
600 1 1/2” 1 1/2”
2”
Tubazioni in PE
Variazione
termica da
20°C a 90°C
Variazione
termica da
+20°C a -20°C
Diametro in
mm
Area
sezione
in cm2
Forza di
trazione in N
(dilatazione)
Forza di
compressione in
N (contrazione)
50
4,4 1100 2772
63 5,6 1400 3528
75
6,8 1700 4280
90 9,5 2375 5985
110
14,0 3500 8820
125
18,5 4600 11650
160
29,6 7400 18650
200
37,7 9400 23750
250 59,5 14900 37500
315
93,9 23500 59150
In casi estremi, le forze di dilatazione e di contrazione devono es-
sere compensate con fissaggi adeguati in corrispondenza dei punti
fissi. La tabella che segue indica a quali contrazioni devono resi-
stere i punti fissi.
Per evitare un incurvamento, si deve sostenere la condotta in po-
lietilene con bracciali guida o canaline portanti.
Nel caso di condotte installate in modo rigido, i punti fissi devono
sopportare una forza di allungamento maggiore che nel caso di
condotte installate con manicotti di dilatazione o con braccio di
compensazione. Fino al diametro di 160 mm, le condotte possono
essere sostenute con bracciali guida con dado filettato G 1/2“. Il
tratto di tubo di collegamento tra bracciale e soletta/parete può es-
sere maggiorato fino al diametro G2“, mediante bulloni di riduzione.
Diametro del tubo in base alla distanza dal soffitto o dalla parete
all’asse della tubazione.
Dettaglio assemblaggio punto fisso e punto scorrevole
A: con inserto metallico per punto fisso
B: con inserto nastro di plastica, per bracciale guida
