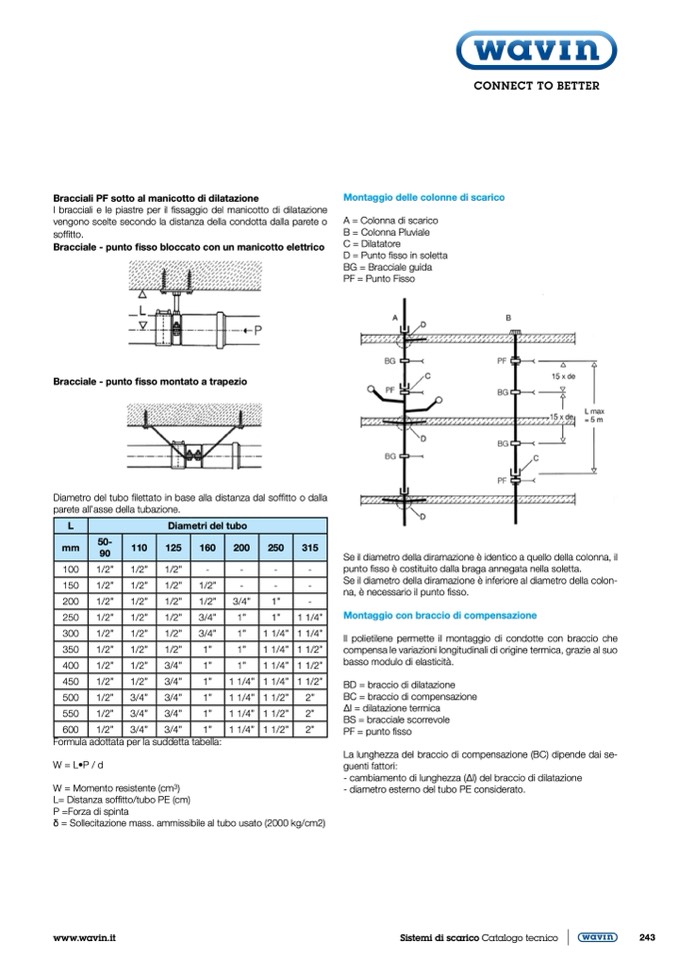

Bracciali PF sotto al manicotto di dilatazione
I bracciali e le piastre per il fissaggio del manicotto di dilatazione
vengono scelte secondo la distanza della condotta dalla parete o
soffitto.
Bracciale - punto
fisso bloccato con un manicotto elettrico
Bracciale - punto
fisso montato a trapezio
Diametro del tubo filettato in base alla distanza dal soffitto o dalla
parete all’asse della tubazione.
Montaggio delle colonne di scarico
A = Colonna di scarico
B = Colonna Pluviale
C = Dilatatore
D = Punto fisso in soletta
BG = Bracciale guida
PF = Punto Fisso
Se il diametro della diramazione è identico a quello della colonna, il
punto fisso è costituito dalla braga annegata nella soletta.
Se il diametro della diramazione è inferiore al diametro della colon-
na, è necessario il punto fisso.
Montaggio con braccio di compensazione
Il polietilene permette il montaggio di condotte con braccio che
compensa le variazioni longitudinali di origine termica, grazie al suo
basso modulo di elasticità.
BD = braccio di dilatazione
BC = braccio di compensazione
Δl = dilatazione termica
BS = bracciale scorrevole
PF = punto fisso
La lunghezza del braccio di compensazione (BC) dipende dai se-
guenti fattori:
- cambiamento di lunghezza (Δl) del braccio di dilatazione
- diametro esterno del tubo PE considerato.
L
Diametri del tubo
mm
50-
90
110 125
160
200
250
315
100
1/2”
1/2” 1/2”
-
-
-
-
150
1/2” 1/2” 1/2”
1/2” -
- -
200
1/2”
1/2” 1/2”
1/2”
3/4”
1”
-
250
1/2”
1/2” 1/2”
3/4”
1”
1”
1 1/4”
300
1/2”
1/2” 1/2”
3/4”
1”
1 1/4”
1 1/4”
350
1/2”
1/2” 1/2”
1”
1”
1 1/4”
1 1/2”
400
1/2”
1/2” 3/4”
1”
1”
1 1/4”
1 1/2”
450
1/2”
1/2” 3/4”
1”
1 1/4”
1 1/4”
1 1/2”
500
1/2”
3/4” 3/4”
1”
1 1/4”
1 1/2”
2”
550
1/2”
3/4” 3/4”
1”
1 1/4”
1 1/2”
2”
600
1/2”
3/4” 3/4”
1”
1 1/4”
1 1/2”
2”
Formula adottata per la suddetta tabella:
W = L•P / d
W = Momento resistente (cm3)
L= Distanza soffitto/tubo PE (cm)
P =Forza di spinta
δ = Sollecitazione mass. ammissibile al tubo usato (2000 kg/cm2)
