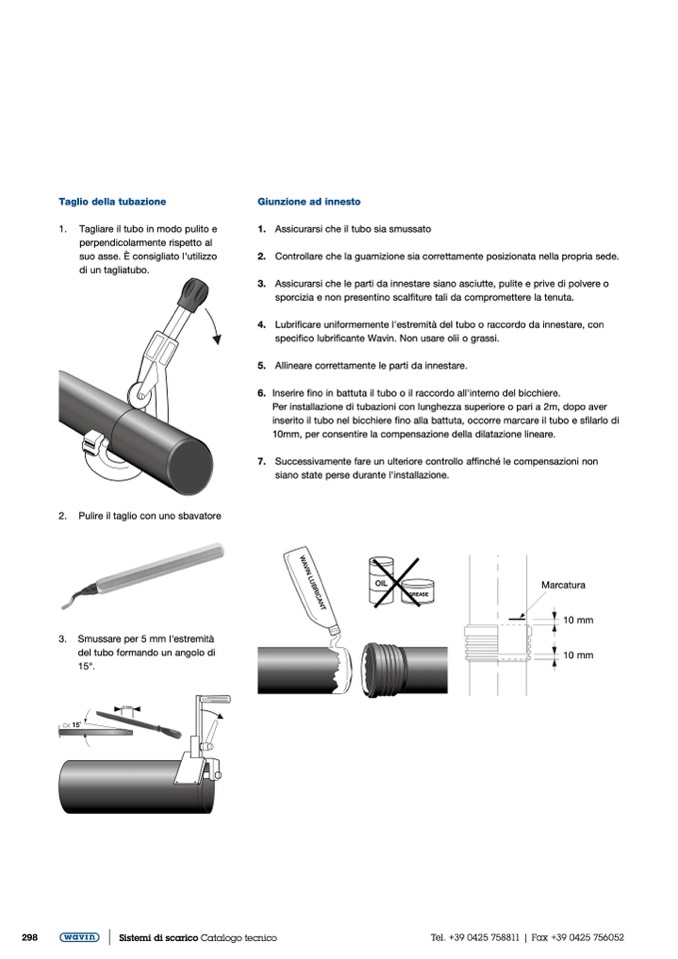

Taglio della tubazione

Giunzione ad innesto

1. Assicurarsi che il tubo sia smussato

2. Controllare che la guarnizione sia correttamente posizionata nella propria sede.

3. Assicurarsi che le parti da innestare siano asciutte, pulite e prive di polvere o

sporcizia e non presentino scalfiture tali da compromettere la tenuta.

4. Lubrificare uniformemente l'estremità del tubo o raccordo da innestare, con

specifico lubrificante Wavin. Non usare olii o grassi.

5. Allineare correttamente le parti da innestare.

6. Inserire fino in battuta il tubo o il raccordo all'interno del bicchiere.

Per installazione di tubazioni con lunghezza superiore o pari a 2m, dopo aver

inserito il tubo nel bicchiere fino alla battuta, occorre marcare il tubo e sfilarlo di

10mm, per consentire la compensazione della dilatazione lineare.

7. Successivamente fare un ulteriore controllo affinché le compensazioni non

siano state perse durante l'installazione.

1.

Tagliare il tubo in modo pulito e

perpendicolarmente rispetto al

suo asse. È consigliato l'utilizzo

di un tagliatubo.

2.

3.

Pulire il taglio con uno sbavatore

Smussare per 5 mm l'estremità

del tubo formando un angolo di

15°.

OIL

Marcatura

10 mm

10 mm

GREASE

5 mm

15 ̊
