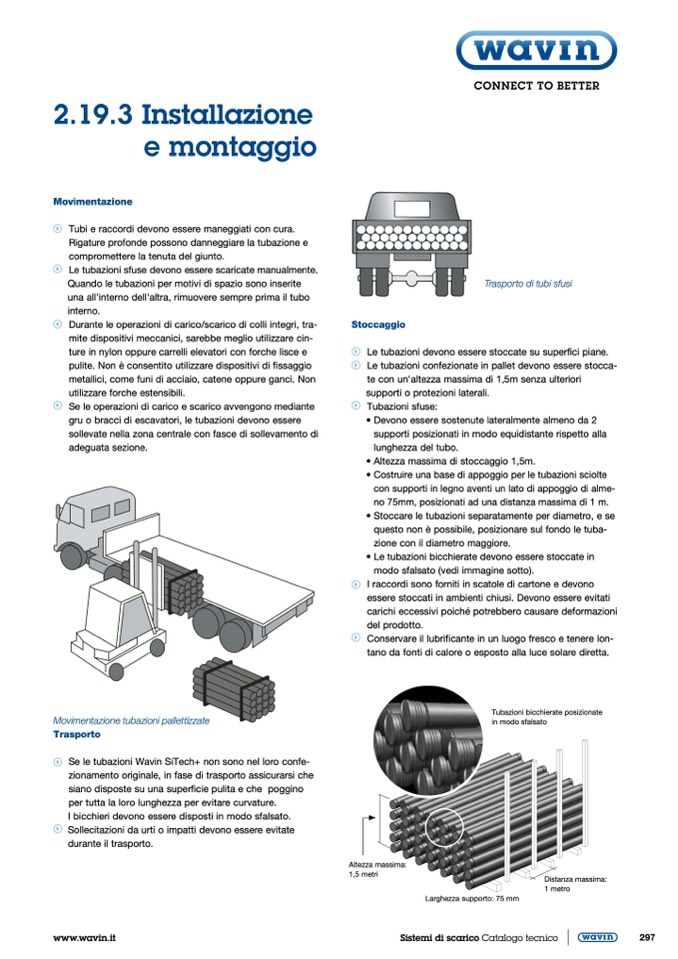

2.19.3 Installazione

e montaggio

Movimentazione

Tubi e raccordi devono essere maneggiati con cura.

Rigature profonde possono danneggiare la tubazione e

compromettere la tenuta del giunto.

Le tubazioni sfuse devono essere scaricate manualmente.

Quando le tubazioni per motivi di spazio sono inserite

una all'interno dell'altra, rimuovere sempre prima il tubo

interno.

Durante le operazioni di carico/scarico di colli integri, tra-

mite dispositivi meccanici, sarebbe meglio utilizzare cin-

ture in nylon oppure carrelli elevatori con forche lisce e

pulite. Non è consentito utilizzare dispositivi di fissaggio

metallici, come funi di acciaio, catene oppure ganci. Non

utilizzare forche estensibili.

Se le operazioni di carico e scarico avvengono mediante

gru o bracci di escavatori, le tubazioni devono essere

sollevate nella zona centrale con fasce di sollevamento di

adeguata sezione.

Trasporto di tubi sfusi

Stoccaggio

Le tubazioni devono essere stoccate su superfici piane.

Le tubazioni confezionate in pallet devono essere stocca-

te con un'altezza massima di 1,5m senza ulteriori

supporti o protezioni laterali.

Tubazioni sfuse:

• Devono essere sostenute lateralmente almeno da 2

supporti posizionati in modo equidistante rispetto alla

lunghezza del tubo.

• Altezza massima di stoccaggio 1,5m.

• Costruire una base di appoggio per le tubazioni sciolte

con supporti in legno aventi un lato di appoggio di alme-

no 75mm, posizionati ad una distanza massima di 1 m.

• Stoccare le tubazioni separatamente per diametro, e se

questo non è possibile, posizionare sul fondo le tuba-

zione con il diametro maggiore.

• Le tubazioni bicchierate devono essere stoccate in

modo sfalsato (vedi immagine sotto).

I raccordi sono forniti in scatole di cartone e devono

essere stoccati in ambienti chiusi. Devono essere evitati

carichi eccessivi poiché potrebbero causare deformazioni

del prodotto.

Conservare il lubrificante in un luogo fresco e tenere lon-

tano da fonti di calore o esposto alla luce solare diretta.

Movimentazione tubazioni pallettizzate

Trasporto

Se le tubazioni Wavin SiTech+ non sono nel loro confe-

zionamento originale, in fase di trasporto assicurarsi che

siano disposte su una superficie pulita e che poggino

per tutta la loro lunghezza per evitare curvature.

I bicchieri devono essere disposti in modo sfalsato.

Sollecitazioni da urti o impatti devono essere evitate

durante il trasporto.

Tubazioni bicchierate posizionate

in modo sfalsato

Distanza massima:

1 metro

Larghezza supporto: 75 mm

Altezza massima:

1,5 metri
