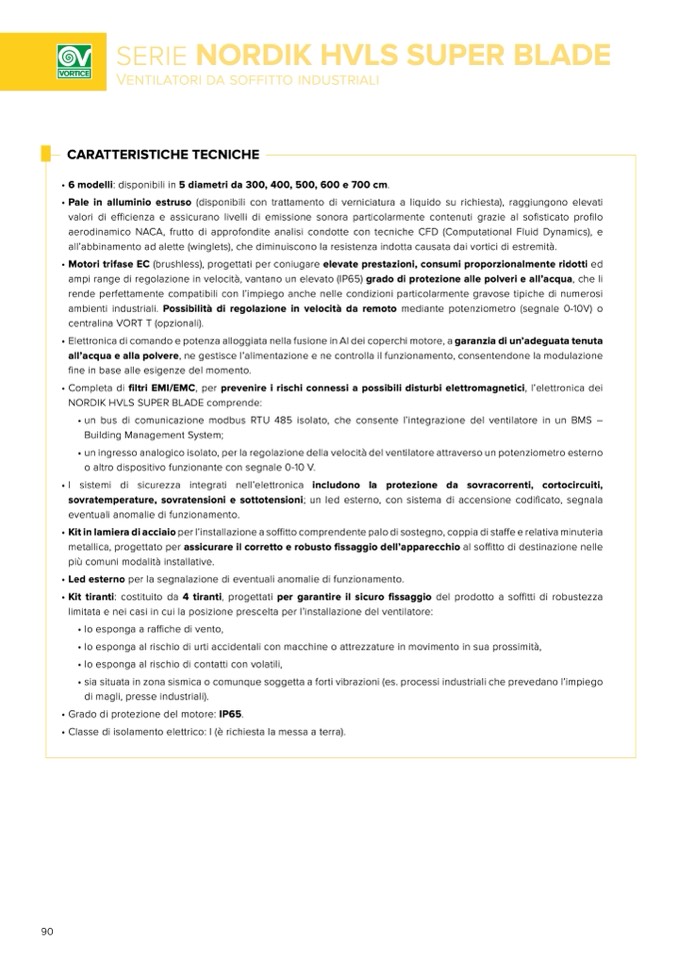

CARATTERISTICHE TECNICHE

• 6 modelli: disponibili in 5 diametri da 300, 400, 500, 600 e 700 cm.

• Pale in alluminio estruso (disponibili con trattamento di verniciatura a liquido su richiesta), raggiungono elevati

valori di efficienza e assicurano livelli di emissione sonora particolarmente contenuti grazie al sofisticato profilo

aerodinamico NACA, frutto di approfondite analisi condotte con tecniche CFD (Computational Fluid Dynamics), e

all’abbinamento ad alette (winglets), che diminuiscono la resistenza indotta causata dai vortici di estremità.

• Motori trifase EC (brushless), progettati per coniugare elevate prestazioni, consumi proporzionalmente ridotti ed

ampi range di regolazione in velocità, vantano un elevato (IP65) grado di protezione alle polveri e all’acqua, che li

rende perfettamente compatibili con l’impiego anche nelle condizioni particolarmente gravose tipiche di numerosi

ambienti industriali. Possibilità di regolazione in velocità da remoto mediante potenziometro (segnale 0-10V) o

centralina VORT T (opzionali).

• Elettronica di comando e potenza alloggiata nella fusione in Al dei coperchi motore, a garanzia di un’adeguata tenuta

all’acqua e alla polvere, ne gestisce l’alimentazione e ne controlla il funzionamento, consentendone la modulazione

fine in base alle esigenze del momento.

• Completa di filtri EMI/EMC, per prevenire i rischi connessi a possibili disturbi elettromagnetici, l’elettronica dei

NORDIK HVLS SUPER BLADE comprende:

• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del ventilatore in un BMS –

Building Management System;

• un ingresso analogico isolato, per la regolazione della velocità del ventilatore attraverso un potenziometro esterno

o altro dispositivo funzionante con segnale 0-10 V.

•I sistemi di sicurezza integrati nell’elettronica includono la protezione da sovracorrenti, cortocircuiti,

sovratemperature, sovratensioni e sottotensioni; un led esterno, con sistema di accensione codificato, segnala

eventuali anomalie di funzionamento.

• Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno, coppia di staffe e relativa minuteria

metallica, progettato per assicurare il corretto e robusto fissaggio dell’apparecchio al soffitto di destinazione nelle

più comuni modalità installative.

• Led esterno per la segnalazione di eventuali anomalie di funzionamento.

• Kit tiranti: costituito da 4 tiranti, progettati per garantire il sicuro fissaggio del prodotto a soffitti di robustezza

limitata e nei casi in cui la posizione prescelta per l’installazione del ventilatore:

• lo esponga a raffiche di vento,

• lo esponga al rischio di urti accidentali con macchine o attrezzature in movimento in sua prossimit

à,

• lo esponga al rischio di contatti con volatili,

• sia situata in zona sismica o comunque soggetta a forti vibrazioni (es. processi industriali che prevedano l’impiego

di magli, presse industriali).

• Grado di protezione del motore: IP65.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

SERIE NORDIK HVLS SUPER BLADE

Ventilatori da soffitto industriali
