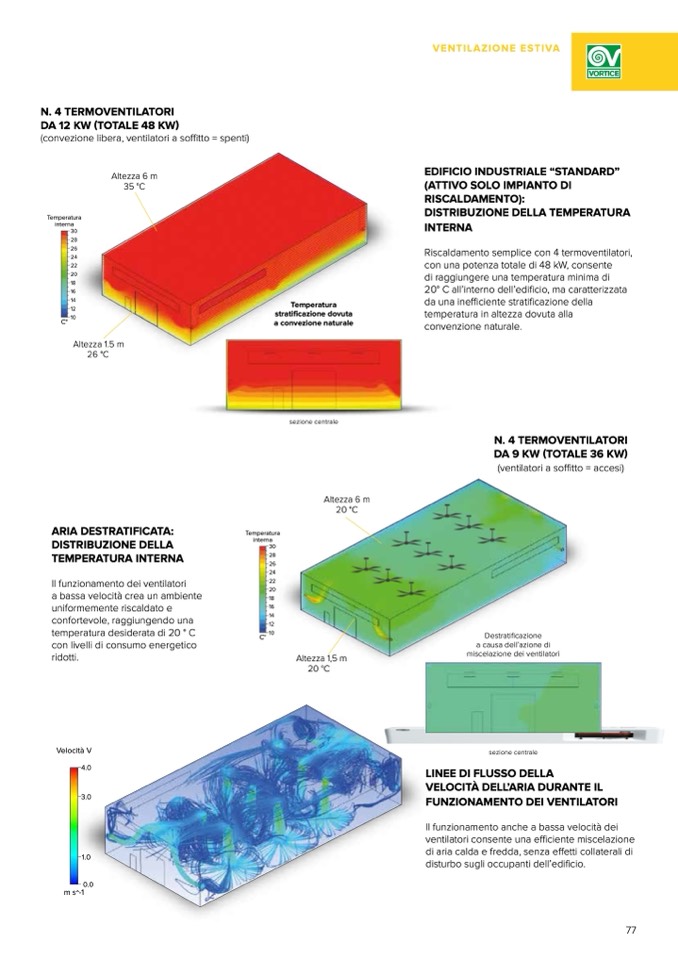

N. 4 TERMOVENTILATORI
DA 12 KW (TOTALE 48 KW)
(convezione libera, ventilatori a soffitto = spenti)
Altezza 6 m
35 °C
EDIFICIO INDUSTRIALE “STANDARD”
(ATTIVO SOLO IMPIANTO DI
RISCALDAMENTO):
DISTRIBUZIONE DELLA TEMPERATURA
INTERNA
Riscaldamento semplice con 4 termoventilatori,
con una potenza totale di 48 kW, consente
di raggiungere una temperatura minima di
20° C all’interno dell’edificio, ma caratterizzata
da una inefficiente stratificazione della
temperatura in altezza dovuta alla
convenzione naturale.
N. 4 TERMOVENTILATORI
DA 9 KW (TOTALE 36 KW)
(ventilatori a soffitto = accesi)
VENTILAZIONE ESTIVA
Temperatura
interna
30
28
26
24
22
20
18
16
14
12
C°
10
Temperatura
stratificazione dovuta
a convezione naturale
sezione centrale
Altezza 1.5 m
26 °C
ARIA DESTRATIFICATA:
DISTRIBUZIONE DELLA
TEMPERATURA INTERNA
Il funzionamento dei ventilatori
a bassa velocità crea un ambiente
uniformemente riscaldato e
confortevole, raggiungendo una
temperatura desiderata di 20 ° C
con livelli di consumo energetico
ridotti.
Velocità V
4.0
3.0
1.0
0.0
m sˆ-1
Temperatura
interna
30
28
26
24
22
20
18
16
14
12
C°
10
Altezza 6 m
20 °C
Altezza 1,5 m
20 °C
Destratificazione
a causa dell’azione di
miscelazione dei ventilatori
sezione centrale
LINEE DI FLUSSO DELLA
VELOCITÀ DELL’ARIA DURANTE IL
FUNZIONAMENTO DEI VENTILATORI
Il funzionamento anche a bassa velocità dei
ventilatori consente una efficiente miscelazione
di aria calda e fredda, senza effetti collaterali di
disturbo sugli occupanti dell’edificio.
