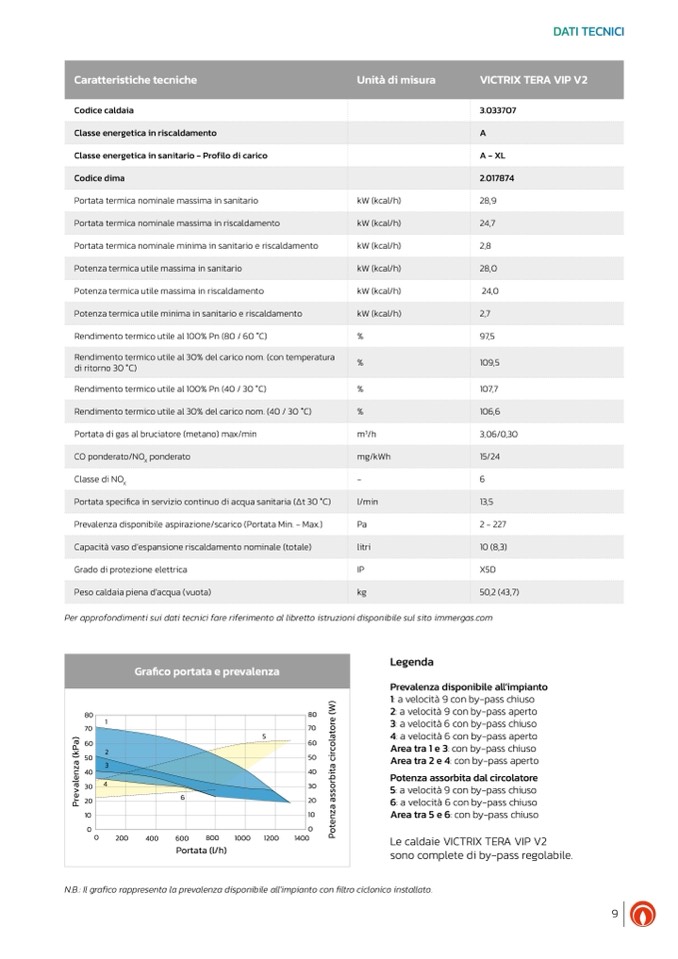

DATI TECNICI
Caratteristiche tecniche
Unità di misura
VICTRIX TERA VIP V2
Classe energetica in riscaldamento
A
Codice dima
2.017874
Portata termica nominale massima in riscaldamento
kW (kcal/h)
24,7
Potenza termica utile massima in sanitario
kW (kcal/h)
28,0
Potenza termica utile minima in sanitario e riscaldamento
kW (kcal/h)
2,7
Rendimento termico utile al 30% del carico nom. (con temperatura
di ritorno 30 °C)
%
109,5
Rendimento termico utile al 30% del carico nom. (40 / 30 °C)
%
106,6
CO ponderato/NO
X
ponderato
mg/kWh
15/24
Portata specifica in servizio continuo di acqua sanitaria (Δt 30 °C)
l/min
13,5
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
10 (8,3)
Peso caldaia piena d’acqua (vuota)
kg
50,2 (43,7)
Codice caldaia
Classe energetica in sanitario - Profilo di carico
Portata termica nominale massima in sanitario
Portata termica nominale minima in sanitario e riscaldamento
Potenza termica utile massima in riscaldamento
Rendimento termico utile al 100% Pn (80 / 60 °C)
Rendimento termico utile al 100% Pn (40 / 30 °C)
Portata di gas al bruciatore (metano) max/min
Classe di NO
X
Prevalenza disponibile aspirazione/scarico (Portata Min. - Max.)
Grado di protezione elettrica
kW (kcal/h)
kW (kcal/h)
kW (kcal/h)
%
%
m
3
/h
-
Pa
IP
3.033707
A - XL
28,9
2,8
24,0
97,5
107,7
3,06/0,30
6
2 - 227
X5D
Per approfondimenti sui dati tecnici fare riferimento al libretto istruzioni disponibile sul sito immergas.com
Legenda
Prevalenza disponibile all’impianto
1: a velocità 9 con by-pass chiuso
2: a velocità 9 con by-pass aperto
3: a velocità 6 con by-pass chiuso
4: a velocità 6 con by-pass aperto
Area tra 1 e 3: con by-pass chiuso
Area tra 2 e 4: con by-pass aperto
Potenza assorbita dal circolatore
5: a velocità 9 con by-pass chiuso
6: a velocità 6 con by-pass chiuso
Area tra 5 e 6: con by-pass chiuso
Le caldaie VICTRIX TERA VIP V2
sono complete di by-pass regolabile.
Grafico portata e prevalenza
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
Portata (l/h)
1
5
2
3
4
6
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
N.B.: Il grafico rappresenta la prevalenza disponibile all’impianto con filtro ciclonico installato.
