FUMISTERIA

C

(10)

C

(10)

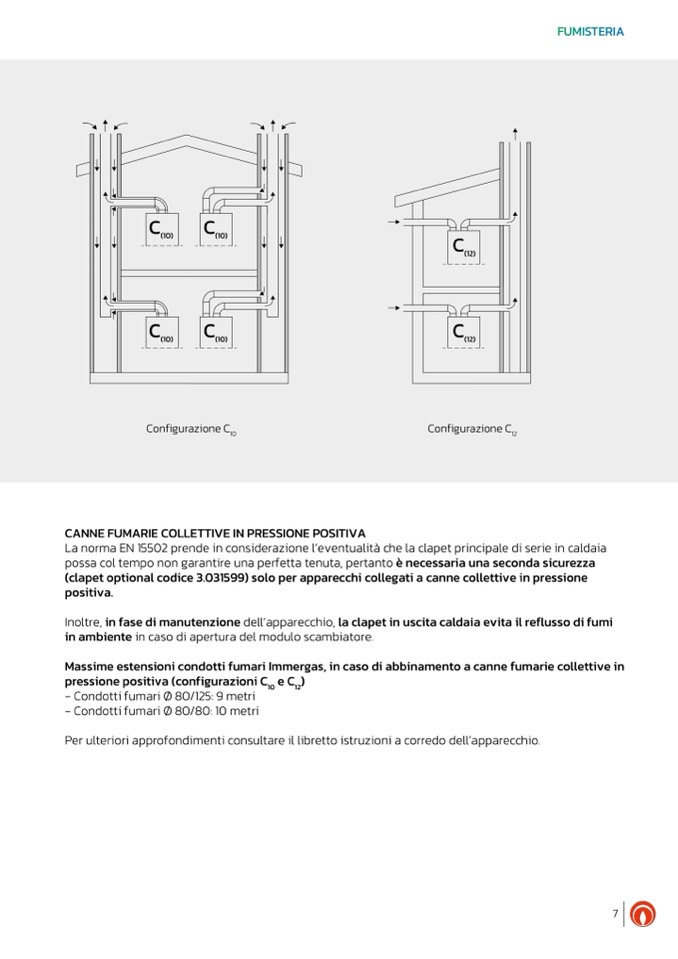

Configurazione C

10

C

(10)

C

(10)

C

(12)

C

(10)

C

(10)

C

(12)

C

(12)

C

(10)

C

(10)

C

(12)

Configurazione C

12

CANNE FUMARIE COLLETTIVE IN PRESSIONE POSITIVA

La norma EN 15502 prende in considerazione l’eventualit

à che la clapet principale di serie in caldaia

possa col tempo non garantire una perfetta tenuta, pertanto è necessaria una seconda sicurezza

(clapet optional codice 3.031599) solo per apparecchi collegati a canne collettive in pressione

positiva.

Inoltre, in fase di manutenzione dell’apparecchio, la clapet in uscita caldaia evita il reflusso di fumi

in ambiente in caso di apertura del modulo scambiatore.

Massime estensioni condotti fumari Immergas, in caso di abbinamento a canne fumarie collettive in

pressione positiva (configurazioni C

10

e C

12

)

- Condotti fumari Ø 80/125: 9 metri

- Condotti fumari Ø 80/80: 10 metri

Per ulteriori approfondimenti consultare il libretto istruzioni a corredo dell’apparecchio.
