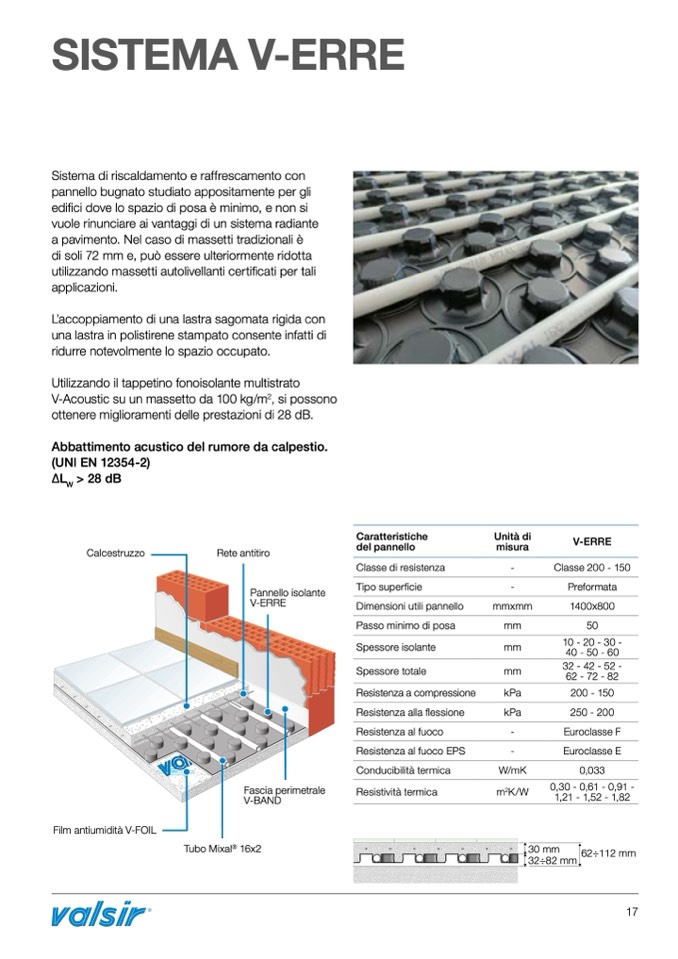

SISTEMA V-ERRE

Sistema di riscaldamento e raffrescamento con

pannello bugnato studiato appositamente per gli

edifici dove lo spazio di posa è minimo, e non si

vuole rinunciare ai vantaggi di un sistema radiante

a pavimento. Nel caso di massetti tradizionali è

di soli 72 mm e, può essere ulteriormente ridotta

utilizzando massetti autolivellanti certificati per tali

applicazioni.

L’accoppiamento di una lastra sagomata rigida con

una lastra in polistirene stampato consente infatti di

ridurre notevolmente lo spazio occupato.

Utilizzando il tappetino fonoisolante multistrato

V-Acoustic su un massetto da 100 kg/m

2

, si possono

ottenere miglioramenti delle prestazioni di 28 dB.

Abbattimento acustico del rumore da calpestio.

(UNI EN 12354-2)

ΔL

W

> 28 dB

Calcestruzzo

Rete antitiro

Pannello isolante

V-ERRE

Caratteristiche

del pannello

Classe di resistenza

Tipo superficie

Dimensioni utili pannello

Passo minimo di posa

Spessore isolante

Spessore totale

Resistenza a compressione

Resistenza alla flessione

Resistenza al fuoco

Resistenza al fuoco EPS

Conducibilità termica

Resistività termica

Unità di

misura

-

-

mmxmm

mm

mm

mm

kPa

kPa

-

-

W/mK

m

2

K/W

V-ERRE

Classe 200 - 150

Preformata

1400x800

50

10 - 20 - 30 -

40 - 50 - 60

32 - 42 - 52 -

62 - 72 - 82

200 - 150

250 - 200

Euroclasse F

Euroclasse E

0,033

0,30 - 0,61 - 0,91 -

1,21 - 1,52 - 1,82

Film antiumidità V-FOIL

Fascia perimetrale

V-BAND

Tubo Mixal

®

16x2

30 mm

62÷112 mm

32÷82 mm

17
