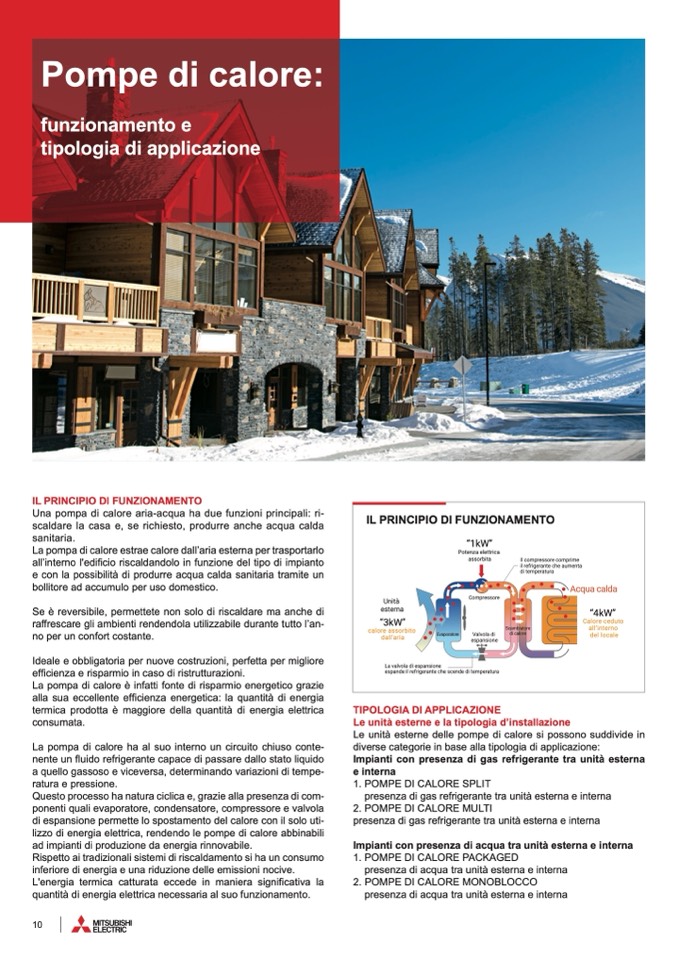

Pompe di calore:
funzionamento e
tipologia di applicazione
IL PRINCIPIO DI FUNZIONAMENTO
Una pompa di calore aria-acqua ha due funzioni principali: ri-
scaldare la casa e, se richiesto, produrre anche acqua calda
sanitaria.
La pompa di calore estrae calore dall’aria esterna per trasportarlo
all’interno l'edi
ficio riscaldandolo in funzione del tipo di impianto
e con la possibilità di produrre acqua calda sanitaria tramite un
bollitore ad accumulo per uso domestico.
Se
è reversibile, permettete non solo di riscaldare ma anche di
raffrescare gli ambienti rendendola utilizzabile durante tutto l’an-
no per un confort costante.
Ideale e obbligatoria per nuove costruzioni, perfetta per migliore
efficienza e risparmio in caso di ristrutturazioni.
La pompa di calore è infatti fonte di risparmio energetico grazie
alla sua eccellente efficienza energetica: la quantit
à di energia
termica prodotta
è maggiore della quantit
à di energia elettrica
consumata.
La pompa di calore ha al suo interno un circuito chiuso conte-
nente un
fluido refrigerante capace di passare dallo stato liquido
a quello gassoso e viceversa, determinando variazioni di tempe-
ratura e pressione.
Questo processo ha natura ciclica e, grazie alla presenza di com-
ponenti quali evaporatore, condensatore, compressore e valvola
di espansione permette lo spostamento del calore con il solo uti-
lizzo di energia elettrica, rendendo le pompe di calore abbinabili
ad impianti di produzione da energia rinnovabile.
Rispetto ai tradizionali sistemi di riscaldamento si ha un consumo
inferiore di energia e una riduzione delle emissioni nocive.
L'energia termica catturata eccede in maniera significativa la
quantit
à di energia elettrica necessaria al suo funzionamento.
IL PRINCIPIO DI FUNZIONAMENTO
“1kW”
Potenza elettrica
assorbita
La potenza te
quadruplo del
Il compressore comprime
il refrigerante che aumenta
di temperatura
Unità
esterna
“3kW”
calore assorbito
dall’aria
Evaporatore
Compressore
Valvola di
espansione
Scambiatore
di calore
Acqua calda
“4kW”
Calore ceduto
all’interno
del locale
La valvola di espansione
espande il refrigerante che scende di temperatura
TIPOLOGIA DI APPLICAZIONE
Le unità esterne e la tipologia d’installazione
Le unità esterne delle pompe di calore si possono suddivide in
diverse categorie in base alla tipologia di applicazione:
Impianti con presenza di gas refrigerante tra unit
à esterna
e interna
1. POMPE DI CALORE SPLIT
presenza di gas refrigerante tra unit
à esterna e interna
2. POMPE DI CALORE MULTI
presenza di gas refrigerante tra unit
à esterna e interna
Impianti con presenza di acqua tra unità esterna e interna
1. POMPE DI CALORE PACKAGED
presenza di acqua tra unità esterna e interna
2. POMPE DI CALORE MONOBLOCCO
presenza di acqua tra unità esterna e interna
