P. 24

P. 25

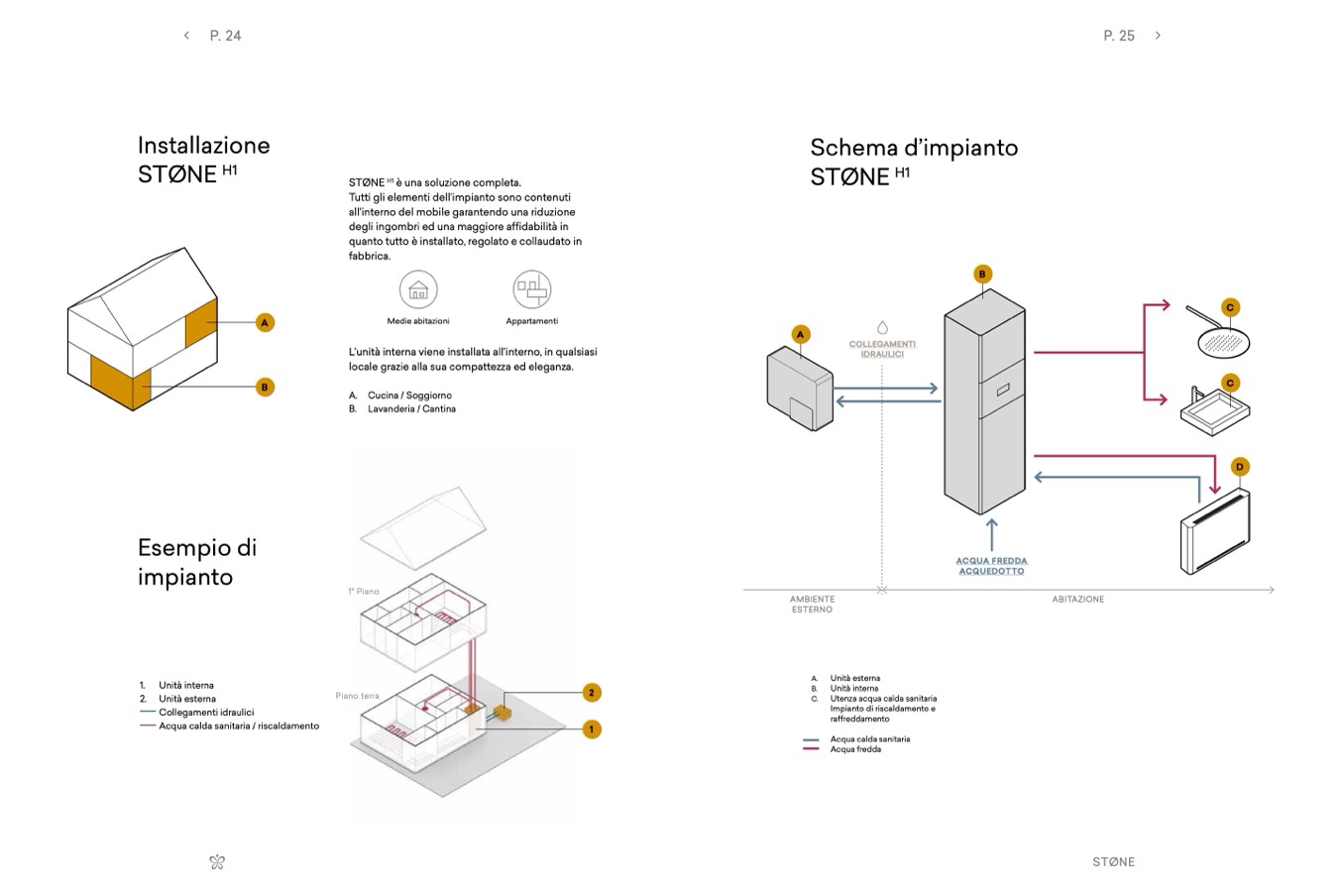

Installazione

STØNE

H1

A

B

STØNE

H1

è una soluzione completa.

Tutti gli elementi dell’impianto sono contenuti

all’interno del mobile garantendo una riduzione

degli ingombri ed una maggiore affidabilità in

quanto tutto è installato, regolato e collaudato in

fabbrica.

Schema d’impianto

STØNE

H1

B

Medie abitazioni

Appartamenti

C

C

D

A

COLLEGAMENTI

IDRAULICI

L’unità interna viene installata all’interno, in qualsiasi

locale grazie alla sua compattezza ed eleganza.

A. Cucina / Soggiorno

B. Lavanderia / Cantina

Esempio di

impianto

1. Unità interna

2. Unità esterna

Collegamenti idraulici

Acqua calda sanitaria / riscaldamento

ACQUA FREDDA

ACQUEDOTTO

1° Piano

Piano terra

2

1

AMBIENTE

ESTERNO

ABITAZIONE

A.

Unità esterna

B.

Unità interna

C.

Utenza acqua calda sanitaria

Impianto di riscaldamento e

raffreddamento

Acqua calda sanitaria

Acqua fredda

STØNE
