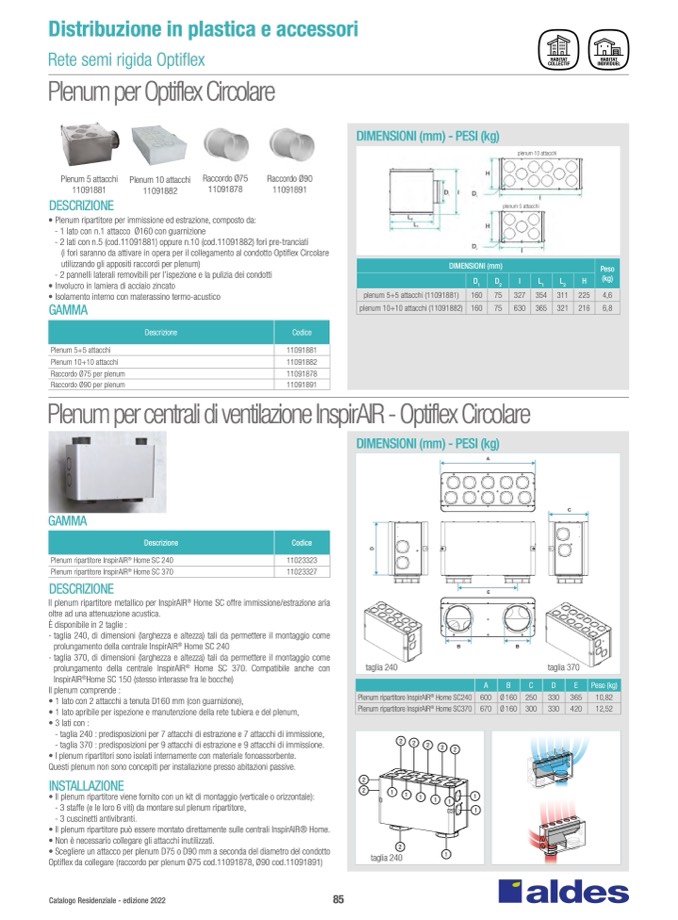

Distribuzione in plastica e accessori

Rete semi rigida Optiflex

Plenum per Optiflex Circolare

Plenum 5 attacchi

11091881

DESCRIZIONE

Plenum 10 attacchi

11091882

Raccordo Ø75

11091878

Raccordo Ø90

11091891

plenum 10 attacchi

plenum 5 attacchi

• Plenum ripartitore per immissione ed estrazione, composto da:

- 1 lato con n.1 attacco Ø160 con guarnizione

- 2 lati con n.5 (cod.11091881) oppure n.10 (cod.11091882) fori pre-tranciati

(i fori saranno da attivare in opera per il collegamento al condotto Optiflex Circolare

utilizzando gli appositi raccordi per plenum)

- 2 pannelli laterali removibili per l’ispezione e la pulizia dei condotti

• Involucro in lamiera di acciaio zincato

• Isolamento interno con materassino termo-acustico

DIMENSIONI (mm)

D

1

D

2

l

L

1

L

2

H

Peso

(kg)

GAMMA

Plenum 5+5 attacchi

Plenum 10+10 attacchi

Raccordo Ø75 per plenum

Raccordo Ø90 per plenum

plenum 5+5 attacchi (11091881)

plenum 10+10 attacchi (11091882)

160

75

160

75

327

630

354 311 225

4,6

365 321 216

6,8

GAMMA

Plenum ripartitore InspirAIR

®

Home SC 240

Plenum ripartitore InspirAIR

®

Home SC 370

DESCRIZIONE

Descrizione

Codice

11091881

11091882

11091878

11091891

Plenum per centrali di ventilazione InspirAIR - Optiflex Circolare

DIMENSIONI (mm) - PESI (kg)

Descrizione

Codice

11023323

11023327

Il plenum ripartitore metallico per InspirAIR

®

Home SC offre immissione/estrazione aria

oltre ad una attenuazione acustica.

È disponibile in 2 taglie :

- taglia 240, di dimensioni (larghezza e altezza) tali da permettere il montaggio come

prolungamento della centrale InspirAIR

®

Home SC 240

- taglia 370, di dimensioni (larghezza e altezza) tali da permettere il montaggio come

prolungamento della centrale InspirAIR

®

Home SC 370. Compatibile anche con

InspirAIR

®

Home SC 150 (stesso interasse fra le bocche)

Il plenum comprende :

• 1 lato con 2 attacchi a tenuta D160 mm (con guarnizione),

• 1 lato apribile per ispezione e manutenzione della rete tubiera e del plenum,

• 3 lati con :

- taglia 240 : predisposizioni per 7 attacchi di estrazione e 7 attacchi di immissione,

- taglia 370 : predisposizioni per 9 attacchi di estrazione e 9 attacchi di immissione.

• I plenum ripartitori sono isolati internamente con materiale fonoassorbente.

Questi plenum non sono concepiti per installazione presso abitazioni passive.

INSTALLAZIONE

• Il plenum ripartitore viene fornito con un kit di montaggio (verticale o orizzontale):

- 3 staffe (e le loro 6 viti) da montare sul plenum ripartitore,

- 3 cuscinetti antivibranti.

• Il plenum ripartitore può essere montato direttamente sulle centrali InspirAIR® Home.

• Non è necessario collegare gli attacchi inutilizzati.

• Scegliere un attacco per plenum D75 o D90 mm a seconda del diametro del condotto

Optiflex da collegare (raccordo per plenum Ø75 cod.11091878, Ø90 cod.11091891)

taglia 240

Plenum ripartitore InspirAIR

®

Home SC240

Plenum ripartitore InspirAIR

®

Home SC370

2

2

2

2

2

2

2

1

1

1

1

1

1

1

A

B

600 Ø 160

670 Ø 160

taglia 370

C

D

E

Peso (kg)

Catalogo Residenziale - edizione 2022

85

DIMENSIONI (mm) - PESI (kg)

2

taglia 240

1

250 330 365

300 330 420

10,82

12,52
