Ingressi d’aria e griglie di aerazione

Ingressi d’aria: accessori

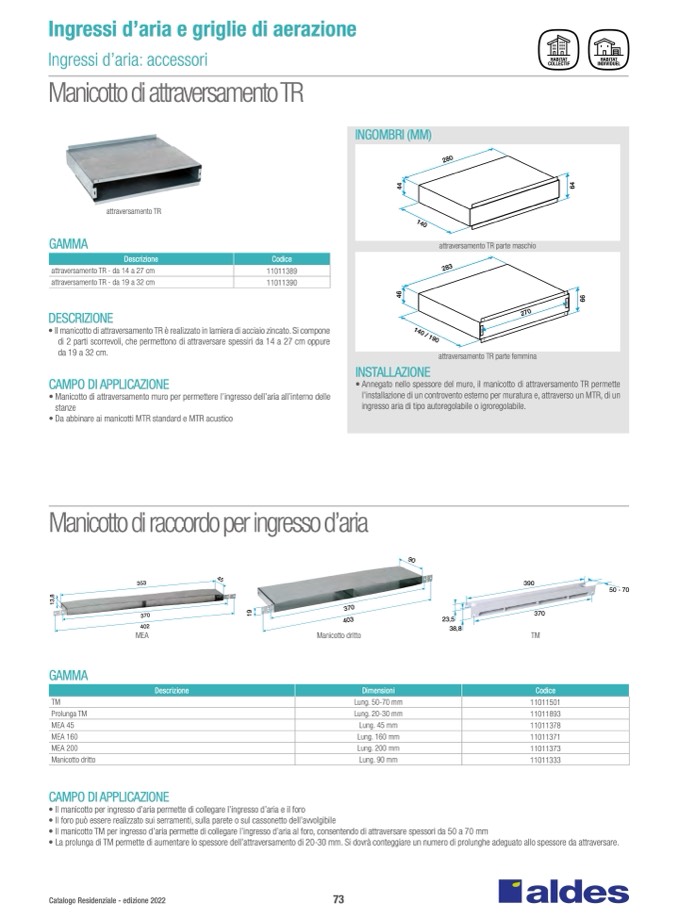

Manicotto di attraversamento TR

attraversamento TR

GAMMA

attraversamento TR - da 14 a 27 cm

attraversamento TR - da 19 a 32 cm

DESCRIZIONE

• Il manicotto di attraversamento TR è realizzato in lamiera di acciaio zincato. Si compone

di 2 parti scorrevoli, che permettono di attraversare spessiri da 14 a 27 cm oppure

da 19 a 32 cm.

CAMPO DI APPLICAZIONE

• Manicotto di attraversamento muro per permettere l’ingresso dell’aria all’interno delle

stanze

• Da abbinare ai manicotti MTR standard e MTR acustico

Manicotto di raccordo per ingresso d’aria

INGOMBRI (MM)

attraversamento TR parte maschio

attraversamento TR parte femmina

INSTALLAZIONE

• Annegato nello spessore del muro, il manicotto di attraversamento TR permette

l’installazione di un controvento esterno per muratura e, attraverso un MTR, di un

ingresso aria di tipo autoregolabile o igroregolabile.

Descrizione

Codice

390

370

50 - 70

GAMMA

TM

Prolunga TM

MEA 45

MEA 160

MEA 200

Manicotto dritto

23,5

38,8

MEA

Manicotto dritto

TM

Descrizione

Dimensioni

Codice

Lung. 50-70 mm

11011501

Lung. 20-30 mm

11011893

Lung. 45 mm

11011378

Lung. 160 mm

11011371

Lung. 200 mm

11011373

Lung. 90 mm

11011333

CAMPO DI APPLICAZIONE

• Il manicotto per ingresso d’aria permette di collegare l’ingresso d’aria e il foro

• Il foro può essere realizzato sui serramenti, sulla parete o sul cassonetto dell’avvolgibile

• Il manicotto TM per ingresso d’aria permette di collegare l’ingresso d’aria al foro, consentendo di attraversare spessori da 50 a 70 mm

• La prolunga di TM permette di aumentare lo spessore dell’attraversamento di 20-30 mm. Si dovrà conteggiare un numero di prolunghe adeguato allo spessore da attraversare.

Catalogo Residenziale - edizione 2022

73

11011389

11011390

283

280

140

140 / 190

90

45

353

370

370

1

9

1

3

,

8

6

6

4

6

4

4

6

4

403

402
