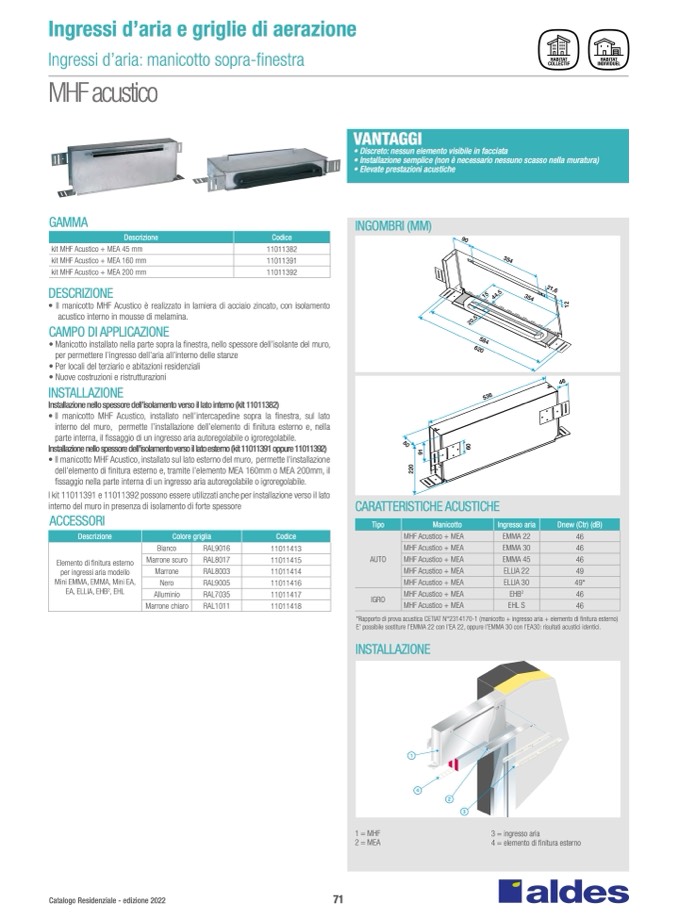

Ingressi d’aria e griglie di aerazione

Ingressi d’aria: manicotto sopra-finestra

MHF acustico

GAMMA

Descrizione

kit MHF Acustico + MEA 45 mm

kit MHF Acustico + MEA 160 mm

kit MHF Acustico + MEA 200 mm

DESCRIZIONE

VANTAGGI

• Discreto: nessun elemento visibile in facciata

• Installazione semplice (non è necessario nessuno scasso nella muratura)

• Elevate prestazioni acustiche

21,6

• Il manicotto MHF Acustico è realizzato in lamiera di acciaio zincato, con isolamento

acustico interno in mousse di melamina.

CAMPO DI APPLICAZIONE

• Manicotto installato nella parte sopra la finestra, nello spessore dell’isolante del muro,

per permettere l’ingresso dell’aria all’interno delle stanze

• Per locali del terziario e abitazioni residenziali

• Nuove costruzioni e ristrutturazioni

INSTALLAZIONE

Installazione nello spessore dell’isolamento verso il lato interno (kit 11011382)

• Il manicotto MHF Acustico, installato nell’intercapedine sopra la finestra, sul lato

interno del muro, permette l’installazione dell’elemento di finitura esterno e, nella

parte interna, il fissaggio di un ingresso aria autoregolabile o igroregolabile.

Installazione nello spessore dell’isolamento verso il lato esterno (kit 11011391 oppure 11011392)

• Il manicotto MHF Acustico, installato sul lato esterno del muro, permette l’installazione

dell’elemento di finitura esterno e, tramite l’elemento MEA 160mm o MEA 200mm, il

fissaggio nella parte interna di un ingresso aria autoregolabile o igroregolabile.

I kit 11011391 e 11011392 possono essere utilizzati anche per installazione verso il lato

interno del muro in presenza di isolamento di forte spessore

CARATTERISTICHE ACUSTICHE

1

2

90

354

584

620

354

536

2

2

0

9

1

6

0

8

0

ACCESSORI

Descrizione

Elemento di finitura esterno

per ingressi aria modello

Mini EMMA, EMMA, Mini EA,

EA, ELLIA, EHB

2

, EHL

Colore griglia

Codice

11011413

11011415

11011414

11011416

11011417

11011418

Tipo

Manicotto

MHF Acustico + MEA

MHF Acustico + MEA

AUTO

MHF Acustico + MEA

MHF Acustico + MEA

MHF Acustico + MEA

IGRO

MHF Acustico + MEA

MHF Acustico + MEA

Ingresso aria

EMMA 22

EMMA 30

EMMA 45

ELLIA 22

ELLIA 30

EHB

2

EHL S

Dnew (Ctr) (dB)

46

46

46

49

49*

46

46

Catalogo Residenziale - edizione 2022

71

Bianco

Marrone scuro

Marrone

Nero

Alluminio

Marrone chiaro

RAL9016

RAL8017

RAL8003

RAL9005

RAL7035

RAL1011

Codice

11011382

11011391

11011392

INGOMBRI (MM)

*Rapporto di prova acustica CETIAT N°2314170-1 (manicotto + ingresso aria + elemento di finitura esterno)

E’ possibile sostiture l’EMMA 22 con l’EA 22, oppure l’EMMA 30 con l’EA30: risultati acustici identici.

INSTALLAZIONE

1 = MHF

2 = MEA

3 = ingresso aria

4 = elemento di finitura esterno

1

4

2

3
