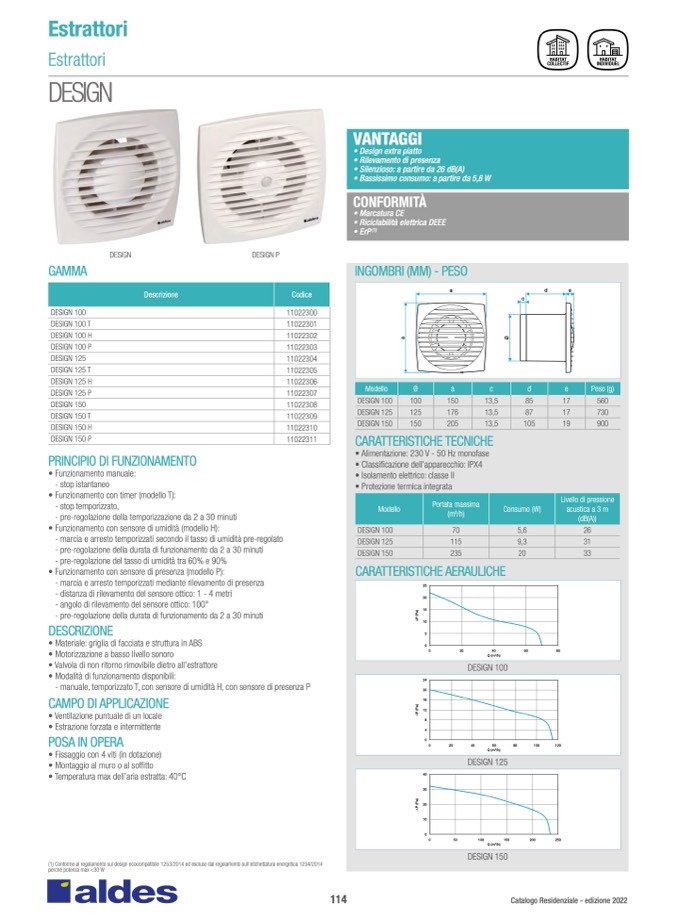

Estrattori
Estrattori
DESIGN
DESIGN
DESIGN P
VANTAGGI
• Design extra piatto
• Rilevamento di presenza
• Silenzioso: a partire da 26 dB(A)
• Bassissimo consumo: a partire da 5,6 W
CONFORMITÀ
• Marcatura CE
• Riciclabilità elettrica DEEE
• ErP
(1)
INGOMBRI (MM) - PESO
DESIGN 100
DESIGN 125
DESIGN 150
CARATTERISTICHE TECNICHE
• Alimentazione: 230 V - 50 Hz monofase
• Classificazione dell'apparecchio: IPX4
• Isolamento elettrico: classe ll
• Protezione termica integrata
DESIGN 100
DESIGN 125
DESIGN 150
CARATTERISTICHE AERAULICHE
DESIGN 100
DESIGN 125
560
730
900
26
31
33
Modello
a
d
e
c
Ø
a
c
d
e
Peso (g)
100
150
13,5
85
17
125
176
13,5
87
17
150
205
13,5
105
19
Modello
Portata massima
(m
3
/h)
Consumo (W)
Livello di pressione
acustica a 3 m
(dB(A))
70
5,6
115
9,3
235
20
25
20
15
10
5
0
0
20
40
60
80
Q (m
3
/h)
24
20
16
12
8
4
0
0
20
40
60
80
100
120
Q (m
3
/h)
40
30
20
10
0
0
50
100
150
200
250
Q (m
3
/h)
DESIGN 150
GAMMA
DESIGN 100
DESIGN 100 T
DESIGN 100 H
DESIGN 100 P
DESIGN 125
DESIGN 125 T
DESIGN 125 H
DESIGN 125 P
DESIGN 150
DESIGN 150 T
DESIGN 150 H
DESIGN 150 P
Descrizione
Codice
11022300
11022301
11022302
11022303
11022304
11022305
11022306
11022307
11022308
11022309
11022310
11022311
PRINCIPIO DI FUNZIONAMENTO
• Funzionamento manuale:
- stop istantaneo
• Funzionamento con timer (modello T):
- stop temporizzato,
- pre-regolazione della temporizzazione da 2 a 30 minuti
• Funzionamento con sensore di umidità (modello H):
- marcia e arresto temporizzati secondo il tasso di umidità pre-regolato
- pre-regolazione della durata di funzionamento da 2 a 30 minuti
- pre-regolazione del tasso di umidità tra 60% e 90%
• Funzionamento con sensore di presenza (modello P):
- marcia e arresto temporizzati mediante rilevamento di presenza
- distanza di rilevamento del sensore ottico: 1 - 4 metri
- angolo di rilevamento del sensore ottico: 100°
- pre-regolazione della durata di funzionamento da 2 a 30 minuti
DESCRIZIONE
• Materiale: griglia di facciata e struttura in ABS
• Motorizzazione a basso livello sonoro
• Valvola di non ritorno rimovibile dietro all'estrattore
• Modalità di funzionamento disponibili:
- manuale, temporizzato T, con sensore di umidità H, con sensore di presenza P
CAMPO DI APPLICAZIONE
• Ventilazione puntuale di un locale
• Estrazione forzata e intermittente
POSA IN OPERA
• Fissaggio con 4 viti (in dotazione)
• Montaggio al muro o al soffitto
• Temperatura max dell’aria estratta: 40°C
(1) Conforme al regolamento sul design ecocompatibile 1253/2014 ed escluso dal regolamento sull’etichettatura energetica 1254/2014
perché potenza max <30 W
114
Catalogo Residenziale - edizione 2022
∆
P
(
P
a
)
∆
P
(
P
a
)
∆
P
(
P
a
)
a
Ø
