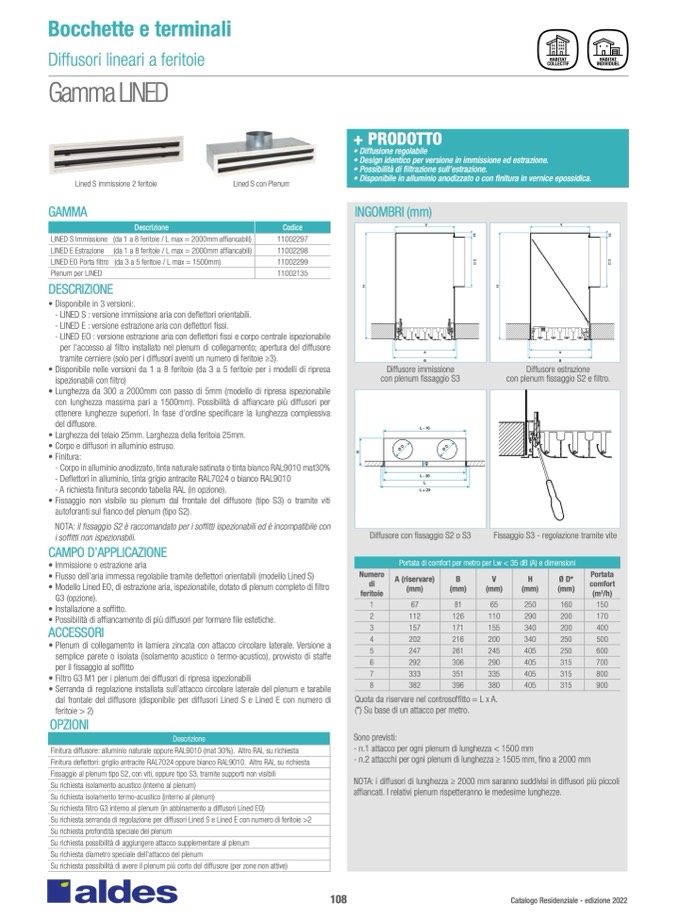

Bocchette e terminali

Diffusori lineari a feritoie

Gamma LINED

Lined S immissione 2 feritoie

Lined S con Plenum

+ PRODOTTO

• Diffusione regolabile

• Design identico per versione in immissione ed estrazione.

• Possibilità di filtrazione sull’estrazione.

• Disponibile in alluminio anodizzato o con finitura in vernice epossidica.

INGOMBRI (mm)

V

V

A

A

B

B

GAMMA

LINED S Immissione

LINED E Estrazione

LINED EO Porta filtro

Plenum per LINED

Descrizione

(da 1 a 8 feritoie / L max = 2000mm affiancabili)

(da 1 a 8 feritoie / L max = 2000mm affiancabili)

(da 3 a 5 feritoie / L max = 1500mm)

Codice

11002297

11002298

11002299

11002135

DESCRIZIONE

• Disponibile in 3 versioni:.

- LINED S : versione immissione aria con deflettori orientabili.

- LINED E : versione estrazione aria con deflettori fissi.

- LINED EO : versione estrazione aria con deflettori fissi e corpo centrale ispezionabile

per l’accesso al filtro installato nel plenum di collegamento; apertura del diffusore

tramite cerniere (solo per i diffusori aventi un numero di feritoie ≥3).

• Disponibile nelle versioni da 1 a 8 feritoie (da 3 a 5 feritoie per i modelli di ripresa

ispezionabili con filtro)

• Lunghezza da 300 a 2000mm con passo di 5mm (modello di ripresa ispezionabile

con lunghezza massima pari a 1500mm). Possibilità di affiancare più diffusori per

ottenere lunghezze superiori. In fase d’ordine specificare la lunghezza complessiva

del diffusore.

• Larghezza del telaio 25mm. Larghezza della feritoia 25mm.

• Corpo e diffusori in alluminio estruso.

• Finitura:

- Corpo in alluminio anodizzato, tinta naturale satinata o tinta bianco RAL9010 mat30%

- Deflettori in alluminio, tinta grigio antracite RAL7024 o bianco RAL9010

- A richiesta finitura secondo tabella RAL (in opzione).

• Fissaggio non visibile su plenum dal frontale del diffusore (tipo S3) o tramite viti

autoforanti sul fianco del plenum (tipo S2).

NOTA: il fissaggio S2 è raccomandato per i soffitti ispezionabili ed è incompatibile con

i soffitti non ispezionabili.

CAMPO D’APPLICAZIONE

• Immissione o estrazione aria

• Flusso dell’aria immessa regolabile tramite deflettori orientabili (modello Lined S)

• Modello Lined EO, di estrazione aria, ispezionabile, dotato di plenum completo di filtro

G3 (opzione).

• Installazione a soffitto.

• Possibilità di affiancamento di più diffusori per formare file estetiche.

ACCESSORI

• Plenum di collegamento in lamiera zincata con attacco circolare laterale. Versione a

semplice parete o isolata (isolamento acustico o termo-acustico), provvisto di staffe

per il fissaggio al soffitto

• Filtro G3 M1 per i plenum dei diffusori di ripresa ispezionabili

• Serranda di regolazione installata sull’attacco circolare laterale del plenum e tarabile

dal frontale del diffusore (disponibile per diffusori Lined S e Lined E con numero di

feritoie > 2)

OPZIONI

Descrizione

Finitura diffusore: alluminio naturale oppure RAL9010 (mat 30%). Altro RAL su richiesta

Finitura deflettori: griglio antracite RAL7024 oppure bianco RAL9010. Altro RAL su richiesta

Fissaggio al plenum tipo S2, con viti, oppure tipo S3, tramite supporti non visibili

Su richiesta isolamento acustico (interno al plenum)

Su richiesta isolamento termo-acustico (interno al plenum)

Su richiesta filtro G3 interno al plenum (in abbinamento a diffusori Lined EO)

Su richiesta serranda di regolazione per diffusori Lined S e Lined E con numero di feritoie >2

Su richiesta profondità speciale del plenum

Su richiesta possibilità di aggiungere attacco supplementare al plenum

Su richiesta diametro speciale dell’attacco del plenum

Su richiesta possibilità di avere il plenum più corto del diffusore (per zone non attive)

Diffusore immissione

con plenum fissaggio S3

L - 10

L - 20

L

L + 20

Diffusore con fissaggio S2 o S3

Diffusore estrazione

con plenum fissaggio S2 e filtro.

ØD

ØD

4

3

H

H

H

1

5

1

5

108

Catalogo Residenziale - edizione 2022

Numero

di

feritoie

1

2

3

4

5

6

7

8

A (riservare)

(mm)

B

V

(mm)

(mm)

H

Ø D*

(mm)

(mm)

250

160

290

200

340

200

340

250

405

250

405

315

405

315

405

315

Portata

comfort

(m

3

/h)

150

170

400

500

600

700

800

900

Portata di comfort per metro per Lw < 35 dB (A) e dimensioni

67

81

65

112

126

110

157

171

155

202

216

200

247

261

245

292

306

290

333

351

335

382

396

380

Quota da riservare nel controsoffitto = L x A.

(*) Su base di un attacco per metro.

Sono previsti:

- n.1 attacco per ogni plenum di lunghezza <

- n.2 attacchi per ogni plenum di lunghezza ≥

1500 mm

1505 mm, fino a 2000 mm

NOTA: i diffusori di lunghezza ≥ 2000 mm saranno suddivisi in diffusori più piccoli

affiancati. I relativi plenum rispetteranno le medesime lunghezze.

Fissaggio S3 - regolazione tramite vite
