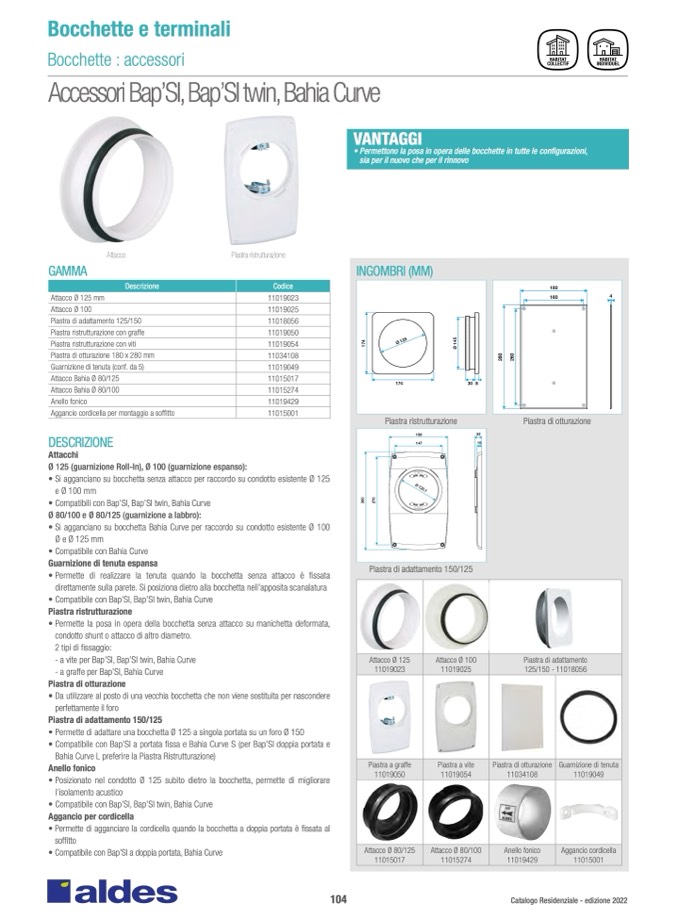

Bocchette e terminali
Bocchette : accessori
Accessori Bap’SI, Bap’SI twin, Bahia Curve
Attacco
Attacco Ø 125 mm
Attacco Ø 100
Piastra di adattamento 125/150
Piastra ristrutturazione con graffe
Piastra ristrutturazione con viti
Piastra di otturazione 180 x 280 mm
Guarnizione di tenuta (conf. da 5)
Attacco Bahia Ø 80/125
Attacco Bahia Ø 80/100
Anello fonico
Aggancio cordicella per montaggio a soffitto
DESCRIZIONE
Attacchi
Piastra ristrutturazione
INGOMBRI (MM)
Piastra ristrutturazione
Piastra di otturazione
Piastra di adattamento 150/125
180
160
4
174
30 8
180
22
147
15
Attacco Ø 125
11019023
Attacco Ø 100
11019025
Piastra di adattamento
125/150 - 11018056
Piastra a graffe
11019050
Piastra a vite
11019054
Piastra di otturazione
11034108
Guarnizione di tenuta
11019049
Attacco Ø 80/125
11015017
Attacco Ø 80/100
11015274
Anello fonico
11019429
Aggancio cordicella
11015001
GAMMA
Descrizione
Codice
11019023
11019025
11018056
11019050
11019054
11034108
11019049
11015017
11015274
11019429
11015001
Ø 125 (guarnizione Roll-In), Ø 100 (guarnizione espanso):
• Si agganciano su bocchetta senza attacco per raccordo su condotto esistente Ø 125
e Ø 100 mm
• Compatibili con Bap’SI, Bap’SI twin, Bahia Curve
Ø 80/100 e Ø 80/125 (guarnizione a labbro):
• Si agganciano su bocchetta Bahia Curve per raccordo su condotto esistente Ø 100
Ø e Ø 125 mm
• Compatibile con Bahia Curve
Guarnizione di tenuta espansa
• Permette di realizzare la tenuta quando la bocchetta senza attacco è fissata
direttamente sulla parete. Si posiziona dietro alla bocchetta nell’apposita scanalatura
• Compatibile con Bap’SI, Bap’SI twin, Bahia Curve
Piastra ristrutturazione
• Permette la posa in opera della bocchetta senza attacco su manichetta deformata,
condotto shunt o attacco di altro diametro.
2 tipi di fissaggio:
- a vite per Bap’SI, Bap’SI twin, Bahia Curve
- a graffe per Bap’SI, Bahia Curve
Piastra di otturazione
• Da utilizzare al posto di una vecchia bocchetta che non viene sostituita per nascondere
perfettamente il foro
Piastra di adattamento 150/125
• Permette di adattare una bocchetta Ø 125 a singola portata su un foro Ø 150
• Compatibile con Bap’SI a portata fissa e Bahia Curve S (per Bap’SI doppia portata e
Bahia Curve L preferire la Piastra Ristrutturazione)
Anello fonico
• Posizionato nel condotto Ø 125 subito dietro la bocchetta, permette di migliorare
l’isolamento acustico
• Compatibile con Bap’SI, Bap’SI twin, Bahia Curve
Aggancio per cordicella
• Permette di agganciare la cordicella quando la bocchetta a doppia portata è fissata al
soffitto
• Compatibile con Bap’SI a doppia portata, Bahia Curve
VANTAGGI
• Permettono la posa in opera delle bocchette in tutte le configurazioni,
sia per il nuovo che per il rinnovo
104
Catalogo Residenziale - edizione 2022
