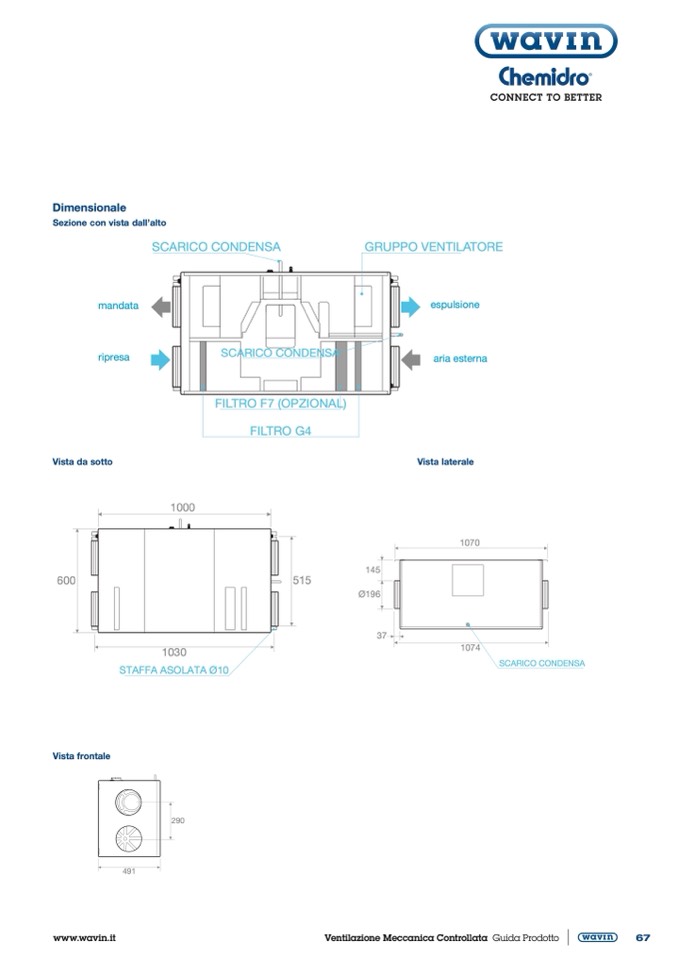

Dimensionale

Sezione con vista dall’alto

SCARICO CONDENSA

GRUPPO VENTILATORE

SCARICO CONDENSA

FILTRO F7 (OPZIONAL)

FILTRO G4

mandata

ripresa

espulsione

aria esterna

Vista laterale

1070

1074

Vista da sotto

600

1000

1030

STAFFA ASOLATA Ø10

290

515

145

Ø196

37

Vista frontale

SCARICO CONDENSA

491
