Dimensionale

Vista dall'alto

=

25

B

B

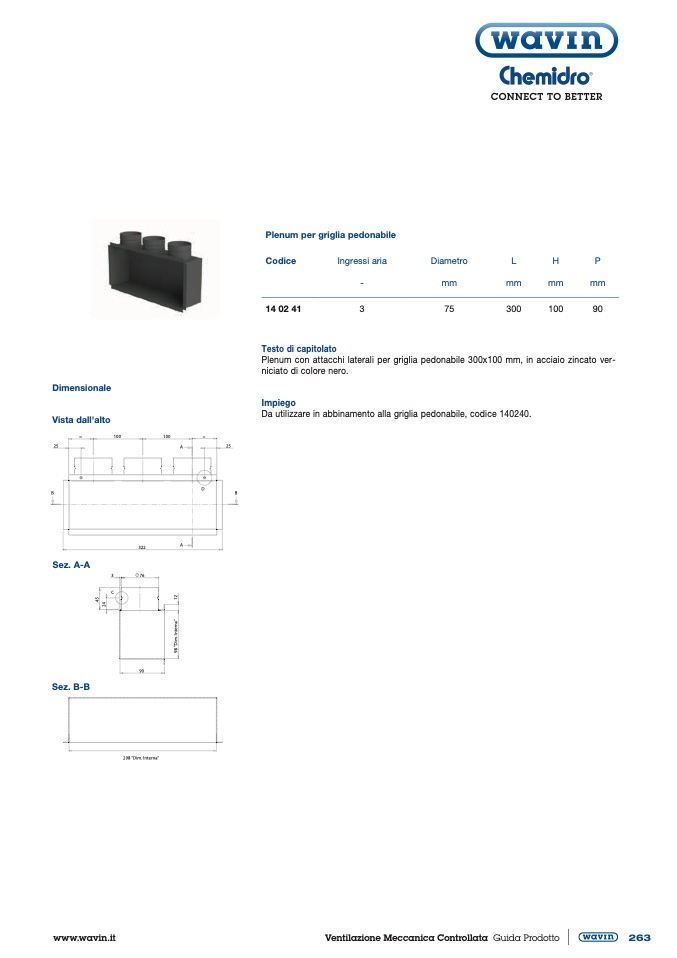

Plenum per griglia pedonabile

Codice

Ingressi aria

Diametro

L

H

P

-

m

m

m

m

m

m

mm

14 02 41

3

75

300

100

90

Testo di capitolato

Plenum con attacchi laterali per griglia pedonabile 300x100 mm, in acciaio zincato ver-

niciato di colore nero.

Impiego

Da utilizzare in abbinamento alla griglia pedonabile, codice 140240.

Data

Firma

100

100

=

18/03/2015

F. Lion

A

25

D

Sez. A-A

Sez. B-B

3

76

C

90

298 "Dim. Interna"

322

A

www.wavin.it

Ventilazione Meccanica Controllata Guida Prodotto

263

9

8

"

D

i

m

.

I

n

t

e

r

n

a

"

1

2

4

5

2

4
