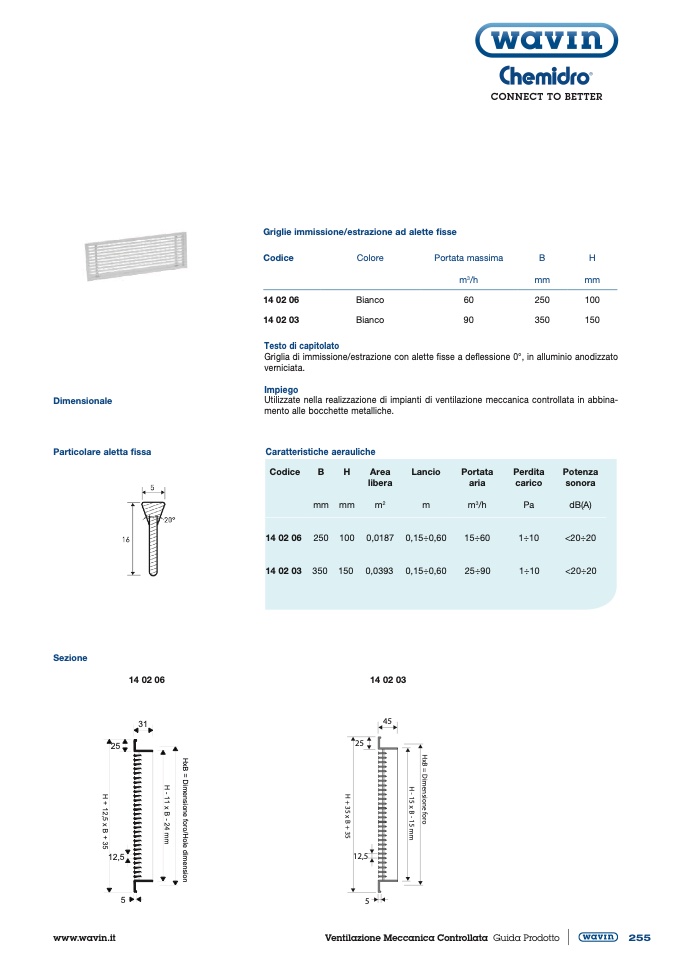

Griglie immissione/estrazione ad alette fisse
Codice
14 02 06
14 02 03
Testo di capitolato
Colore
Bianco
Bianco
Portata massima
m
3
/h
60
90
B
H
mm
mm
250
100
350
150
Dimensionale
Particolare aletta fissa
Griglia di immissione/estrazione con alette fisse a deflessione 0°, in alluminio anodizzato
verniciata.
Impiego
Utilizzate nella realizzazione di impianti di ventilazione meccanica controllata in abbina-
mento alle bocchette metalliche.
Caratteristiche aerauliche
Codice
14 02 06
14 02 03
B
H
mm mm
250 100
350 150
Area
Lancio
libera
m
2
m
0,0187 0,15÷0,60
0,0393 0,15÷0,60
14 02 03
45
Portata
aria
m
3
/h
15÷60
25÷90
Perdita
carico
Pa
1÷10
1÷10
Potenza
sonora
dB(A)
<20÷20
<20÷20
Sezione
14 02 06
31
25 25
12,5
12,5
5
5
